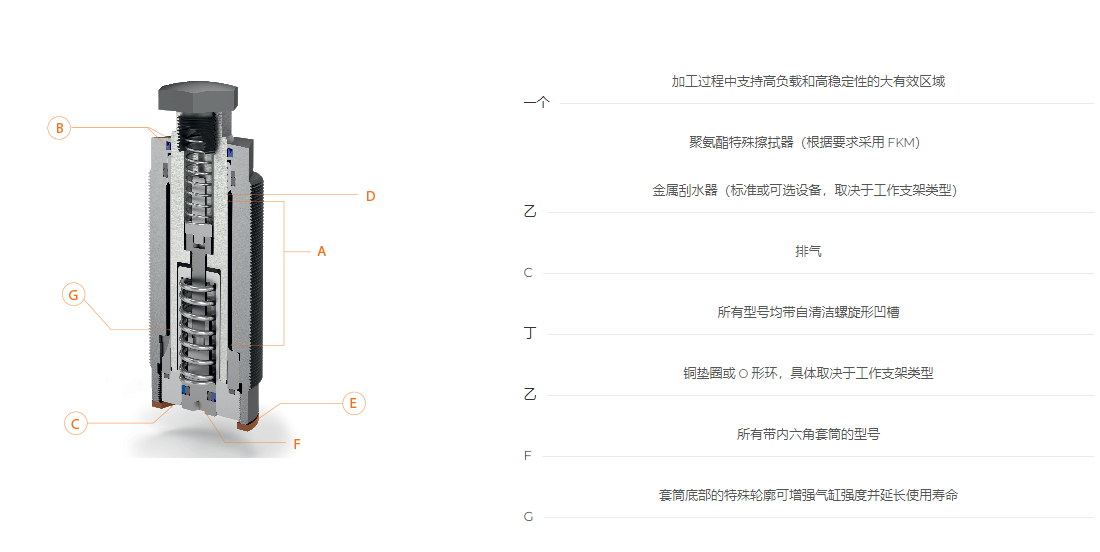

液压工作支架在加工过程中提供有效支撑，并补偿振动和工件偏转以及粗糙表面。
具有不妥协性能的广泛变体。
由于接触力低，工作支架可用作工件或附加夹臂和附件的支撑表面。
在加工复杂异形工件时，它们是不可或缺的。
具有不妥协性能的广泛变体。
由于接触力低，工作支架可用作工件或附加夹臂和附件的支撑表面。
在加工复杂异形工件时，它们是不可或缺的。
产品表
螺纹型 M22x1.5
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
杆径 (mm) 12
气缸总行程 (mm) 4.5
最大工作压力 (Bar) 250
200 Bar 时的支撑力 (KN) 1.6

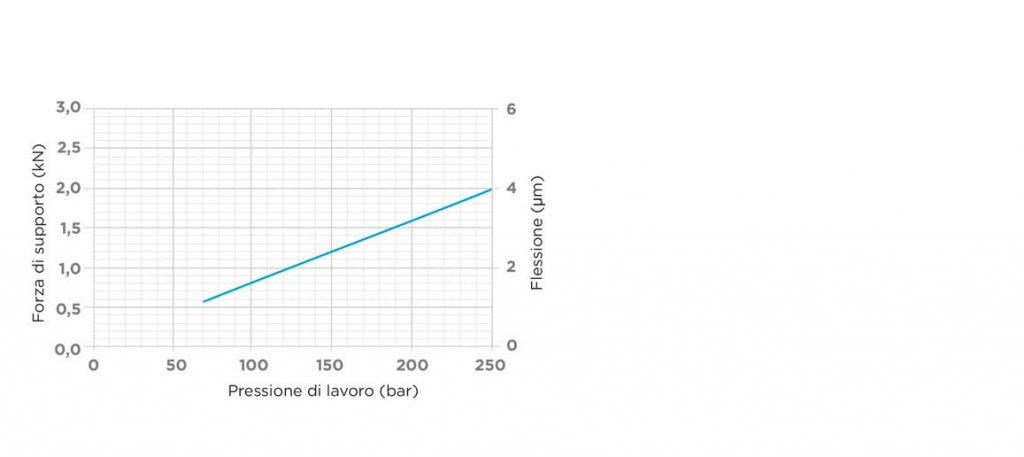

力/压力/变形图
气缸总行程 (mm) 4.5
最大工作压力 (Bar) 250
200 Bar 时的支撑力 (KN) 1.6
力/压力/变形图
螺纹型 M26x1.5
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
活塞杆直径 (mm) 16
气缸总行程 (mm) 6.5
最大工作压力 (Bar) 350
200 Bar 时的支撑力 (KN) 2

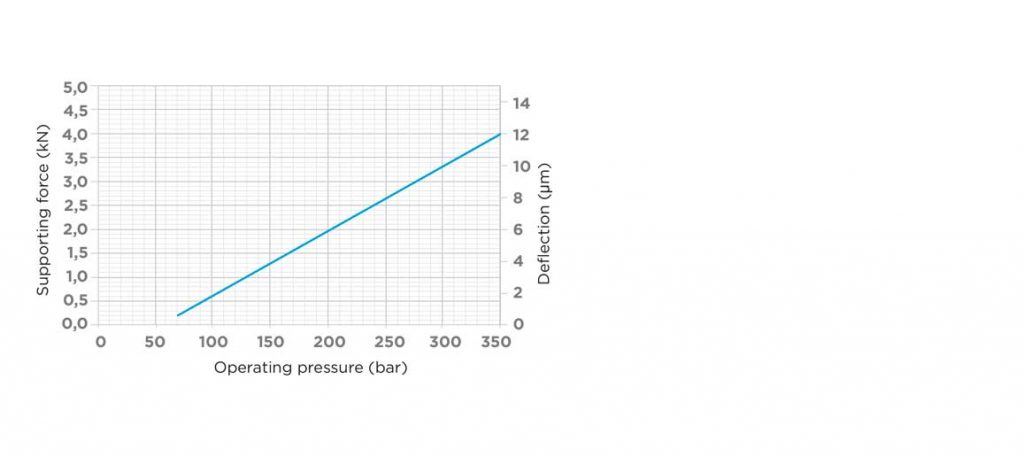

力/压力/变形图
螺纹型 M30x1.5
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
杆径 (mm) 16
气缸总行程 (mm) 8
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 3

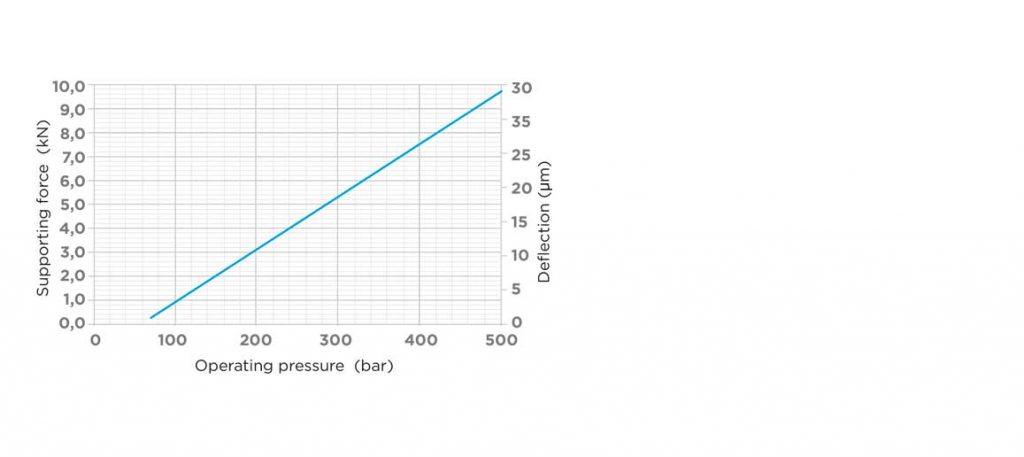

力/压力/变形图
气缸总行程 (mm) 8
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 3
力/压力/变形图
螺纹型 M30x1.5
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
杆径 (mm) 16
气缸总行程 (mm) 9.7
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 1.8
力/压力/变形图
螺纹型 M42x1.5
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
杆径 (mm) 25
气缸总行程 (mm) 8
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 5.9
气缸总行程 (mm) 8
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 5.9
力/压力/变形图
螺纹型 M42x1.5
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
杆径 (mm) 25
气缸总行程 (mm) 13
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 10.5

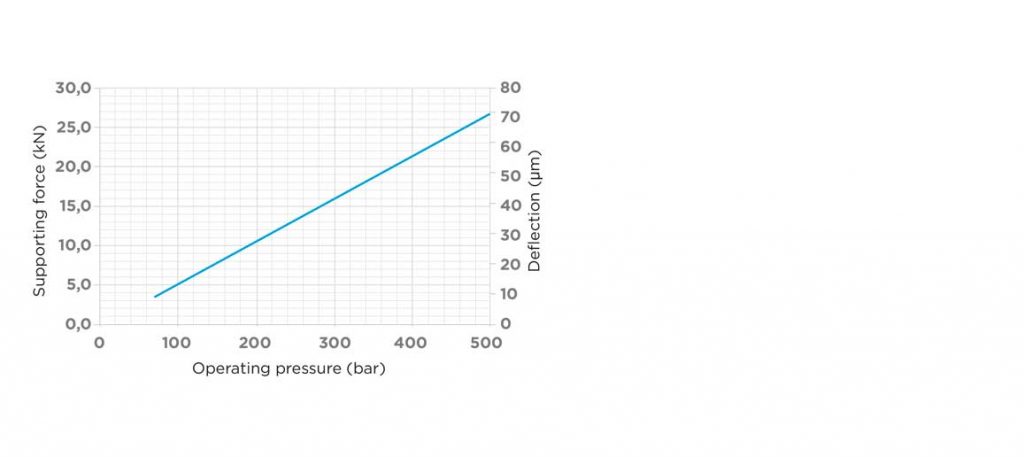

力/压力/变形图
气缸总行程 (mm) 13
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 10.5
力/压力/变形图
螺纹型(M50x1.5)，插装式，上法兰
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
金属刮水器（可选）
杆径 (mm) 32
气缸总行程 (mm) 12
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 13.5

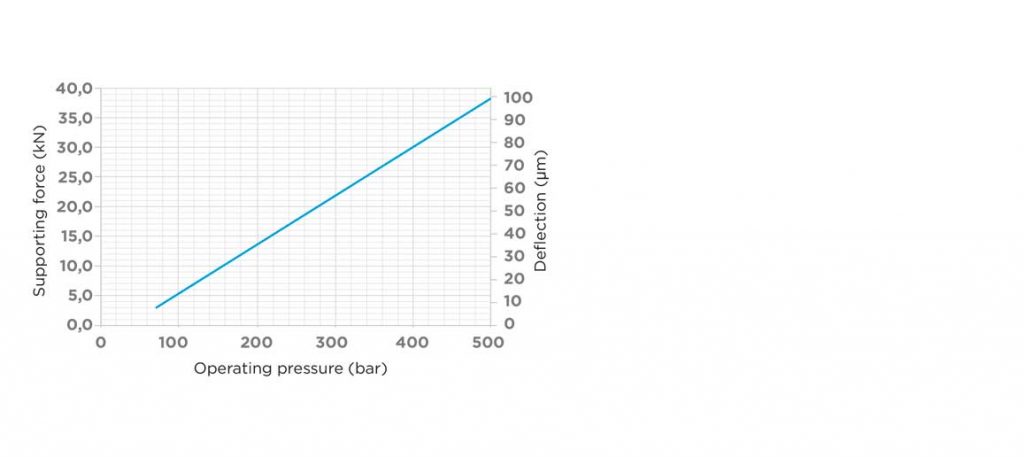

力/压力/变形图
气缸总行程 (mm) 12
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 13.5
力/压力/变形图
下法兰
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
杆径 (mm) 40
气缸总行程 (mm) 18
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 14.5

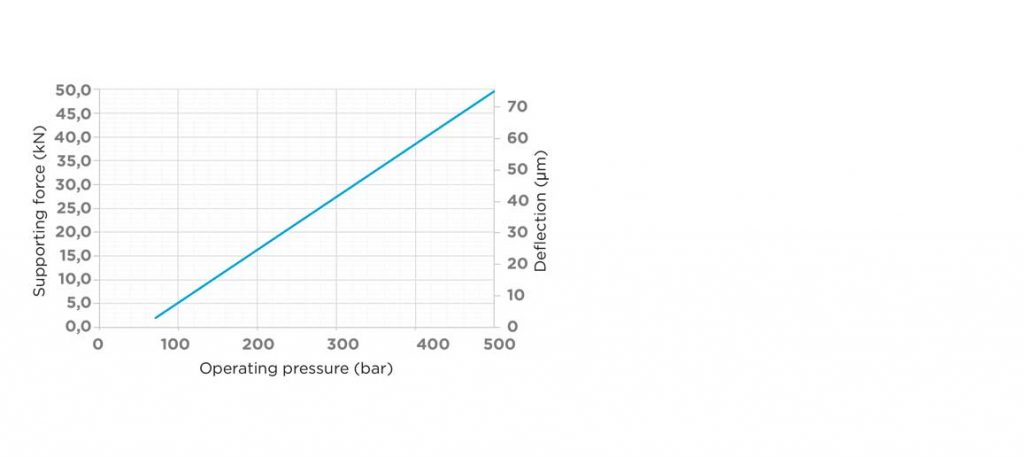

力/压力/变形图
气缸总行程 (mm) 18
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 14.5
力/压力/变形图
螺纹型 M30x1.5
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
杆径 (mm) 16
气缸总行程 (mm) 10
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 1.8
力/压力/变形图
气缸总行程 (mm) 10
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 1.8
力/压力/变形图
螺纹型 M22x1.5
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
杆径 (mm) 12
气缸总行程 (mm) 4.5
最大工作压力 (Bar) 250
200 Bar 时的支撑力 (KN) 1.6
力/压力/变形图
气缸总行程 (mm) 4.5
最大工作压力 (Bar) 250
200 Bar 时的支撑力 (KN) 1.6
力/压力/变形图
螺纹型 M26x1.5
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
活塞杆直径 (mm) 16
气缸总行程 (mm) 6.5
最大工作压力 (Bar) 350
200 Bar 时的支撑力 (KN) 2
力/压力/变形图
螺纹型 M30x1.5
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
杆径 (mm) 16
气缸总行程 (mm) 8
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 3
力/压力/变形图
气缸总行程 (mm) 8
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 3
力/压力/变形图
螺纹型 M30x1.5
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
杆径 (mm) 16
气缸总行程 (mm) 9.7
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 1.8
力/压力/变形图
螺纹型 M42x1.5
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
杆径 (mm) 25
气缸总行程 (mm) 8
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 5.9
气缸总行程 (mm) 8
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 5.9
力/压力/变形图
螺纹型 M42x1.5
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
杆径 (mm) 25
气缸总行程 (mm) 13
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 10.5
力/压力/变形图
气缸总行程 (mm) 13
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 10.5
力/压力/变形图
螺纹型(M50x1.5)，插装式，上法兰
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
金属刮水器（可选）
杆径 (mm) 32
气缸总行程 (mm) 12
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 13.5
力/压力/变形图
气缸总行程 (mm) 12
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 13.5
力/压力/变形图
下法兰
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
杆径 (mm) 40
气缸总行程 (mm) 18
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 14.5
力/压力/变形图
气缸总行程 (mm) 18
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 14.5
力/压力/变形图
螺纹型 M30x1.5
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
杆径 (mm) 16
气缸总行程 (mm) 10
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 1.8
力/压力/变形图
气缸总行程 (mm) 10
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 1.8
力/压力/变形图
螺纹型 M22x1.5
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
杆径 (mm) 12
气缸总行程 (mm) 4.5
最大工作压力 (Bar) 250
200 Bar 时的支撑力 (KN) 1.6
力/压力/变形图
气缸总行程 (mm) 4.5
最大工作压力 (Bar) 250
200 Bar 时的支撑力 (KN) 1.6
力/压力/变形图
螺纹型 M26x1.5
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
活塞杆直径 (mm) 16
气缸总行程 (mm) 6.5
最大工作压力 (Bar) 350
200 Bar 时的支撑力 (KN) 2
力/压力/变形图
螺纹型 M30x1.5
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
杆径 (mm) 16
气缸总行程 (mm) 8
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 3
力/压力/变形图
气缸总行程 (mm) 8
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 3
力/压力/变形图
螺纹型 M30x1.5
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
杆径 (mm) 16
气缸总行程 (mm) 9.7
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 1.8
力/压力/变形图
螺纹型 M42x1.5
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
杆径 (mm) 25
气缸总行程 (mm) 8
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 5.9
气缸总行程 (mm) 8
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 5.9
力/压力/变形图
螺纹型 M42x1.5
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
杆径 (mm) 25
气缸总行程 (mm) 13
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 10.5
力/压力/变形图
气缸总行程 (mm) 13
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 10.5
力/压力/变形图
螺纹型(M50x1.5)，插装式，上法兰
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
金属刮水器（可选）
杆径 (mm) 32
气缸总行程 (mm) 12
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 13.5
力/压力/变形图
气缸总行程 (mm) 12
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 13.5
力/压力/变形图
下法兰
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
杆径 (mm) 40
气缸总行程 (mm) 18
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 14.5
力/压力/变形图
气缸总行程 (mm) 18
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 14.5
力/压力/变形图
螺纹型 M30x1.5
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
杆径 (mm) 16
气缸总行程 (mm) 10
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 1.8
力/压力/变形图
气缸总行程 (mm) 10
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 1.8
力/压力/变形图
螺纹型 M22x1.5
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
杆径 (mm) 12
气缸总行程 (mm) 4.5
最大工作压力 (Bar) 250
200 Bar 时的支撑力 (KN) 1.6
力/压力/变形图
气缸总行程 (mm) 4.5
最大工作压力 (Bar) 250
200 Bar 时的支撑力 (KN) 1.6
力/压力/变形图
螺纹型 M26x1.5
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
活塞杆直径 (mm) 16
气缸总行程 (mm) 6.5
最大工作压力 (Bar) 350
200 Bar 时的支撑力 (KN) 2
力/压力/变形图
螺纹型 M30x1.5
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
杆径 (mm) 16
气缸总行程 (mm) 8
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 3
力/压力/变形图
气缸总行程 (mm) 8
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 3
力/压力/变形图
螺纹型 M30x1.5
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
杆径 (mm) 16
气缸总行程 (mm) 9.7
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 1.8
力/压力/变形图
螺纹型 M42x1.5
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
杆径 (mm) 25
气缸总行程 (mm) 8
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 5.9
气缸总行程 (mm) 8
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 5.9
力/压力/变形图
螺纹型 M42x1.5
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
杆径 (mm) 25
气缸总行程 (mm) 13
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 10.5
力/压力/变形图
气缸总行程 (mm) 13
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 10.5
力/压力/变形图
螺纹型(M50x1.5)，插装式，上法兰
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
金属刮水器（可选）
杆径 (mm) 32
气缸总行程 (mm) 12
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 13.5
力/压力/变形图
气缸总行程 (mm) 12
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 13.5
力/压力/变形图
下法兰
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
杆径 (mm) 40
气缸总行程 (mm) 18
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 14.5
力/压力/变形图
气缸总行程 (mm) 18
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 14.5
力/压力/变形图
螺纹型 M30x1.5
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
杆径 (mm) 16
气缸总行程 (mm) 10
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 1.8
力/压力/变形图
气缸总行程 (mm) 10
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 1.8
力/压力/变形图
螺纹型 M22x1.5
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
杆径 (mm) 12
气缸总行程 (mm) 4.5
最大工作压力 (Bar) 250
200 Bar 时的支撑力 (KN) 1.6
力/压力/变形图
气缸总行程 (mm) 4.5
最大工作压力 (Bar) 250
200 Bar 时的支撑力 (KN) 1.6
力/压力/变形图
螺纹型 M26x1.5
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
活塞杆直径 (mm) 16
气缸总行程 (mm) 6.5
最大工作压力 (Bar) 350
200 Bar 时的支撑力 (KN) 2
力/压力/变形图
螺纹型 M30x1.5
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
杆径 (mm) 16
气缸总行程 (mm) 8
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 3
力/压力/变形图
气缸总行程 (mm) 8
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 3
力/压力/变形图
螺纹型 M30x1.5
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
杆径 (mm) 16
气缸总行程 (mm) 9.7
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 1.8
力/压力/变形图
螺纹型 M42x1.5
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
杆径 (mm) 25
气缸总行程 (mm) 8
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 5.9
气缸总行程 (mm) 8
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 5.9
力/压力/变形图
螺纹型 M42x1.5
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
杆径 (mm) 25
气缸总行程 (mm) 13
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 10.5
力/压力/变形图
气缸总行程 (mm) 13
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 10.5
力/压力/变形图
螺纹型(M50x1.5)，插装式，上法兰
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
金属刮水器（可选）
杆径 (mm) 32
气缸总行程 (mm) 12
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 13.5
力/压力/变形图
气缸总行程 (mm) 12
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 13.5
力/压力/变形图
下法兰
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
杆径 (mm) 40
气缸总行程 (mm) 18
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 14.5
力/压力/变形图
气缸总行程 (mm) 18
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 14.5
力/压力/变形图
螺纹型 M30x1.5
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
杆径 (mm) 16
气缸总行程 (mm) 10
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 1.8
力/压力/变形图
气缸总行程 (mm) 10
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 1.8
力/压力/变形图
螺纹型 M22x1.5
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
杆径 (mm) 12
气缸总行程 (mm) 4.5
最大工作压力 (Bar) 250
200 Bar 时的支撑力 (KN) 1.6
力/压力/变形图
气缸总行程 (mm) 4.5
最大工作压力 (Bar) 250
200 Bar 时的支撑力 (KN) 1.6
力/压力/变形图
螺纹型 M26x1.5
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
活塞杆直径 (mm) 16
气缸总行程 (mm) 6.5
最大工作压力 (Bar) 350
200 Bar 时的支撑力 (KN) 2
力/压力/变形图
螺纹型 M30x1.5
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
杆径 (mm) 16
气缸总行程 (mm) 8
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 3
力/压力/变形图
气缸总行程 (mm) 8
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 3
力/压力/变形图
螺纹型 M30x1.5
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
杆径 (mm) 16
气缸总行程 (mm) 9.7
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 1.8
力/压力/变形图
螺纹型 M42x1.5
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
杆径 (mm) 25
气缸总行程 (mm) 8
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 5.9
气缸总行程 (mm) 8
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 5.9
力/压力/变形图
螺纹型 M42x1.5
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
杆径 (mm) 25
气缸总行程 (mm) 13
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 10.5
力/压力/变形图
气缸总行程 (mm) 13
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 10.5
力/压力/变形图
螺纹型(M50x1.5)，插装式，上法兰
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
金属刮水器（可选）
杆径 (mm) 32
气缸总行程 (mm) 12
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 13.5
力/压力/变形图
气缸总行程 (mm) 12
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 13.5
力/压力/变形图
下法兰
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
杆径 (mm) 40
气缸总行程 (mm) 18
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 14.5
力/压力/变形图
气缸总行程 (mm) 18
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 14.5
力/压力/变形图
螺纹型 M30x1.5
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
杆径 (mm) 16
气缸总行程 (mm) 10
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 1.8
力/压力/变形图
气缸总行程 (mm) 10
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 1.8
力/压力/变形图
螺纹型 M22x1.5
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
杆径 (mm) 12
气缸总行程 (mm) 4.5
最大工作压力 (Bar) 250
200 Bar 时的支撑力 (KN) 1.6
力/压力/变形图
气缸总行程 (mm) 4.5
最大工作压力 (Bar) 250
200 Bar 时的支撑力 (KN) 1.6
力/压力/变形图
螺纹型 M26x1.5
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
活塞杆直径 (mm) 16
气缸总行程 (mm) 6.5
最大工作压力 (Bar) 350
200 Bar 时的支撑力 (KN) 2
力/压力/变形图
螺纹型 M30x1.5
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
杆径 (mm) 16
气缸总行程 (mm) 8
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 3
力/压力/变形图
气缸总行程 (mm) 8
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 3
力/压力/变形图
螺纹型 M30x1.5
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
杆径 (mm) 16
气缸总行程 (mm) 9.7
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 1.8

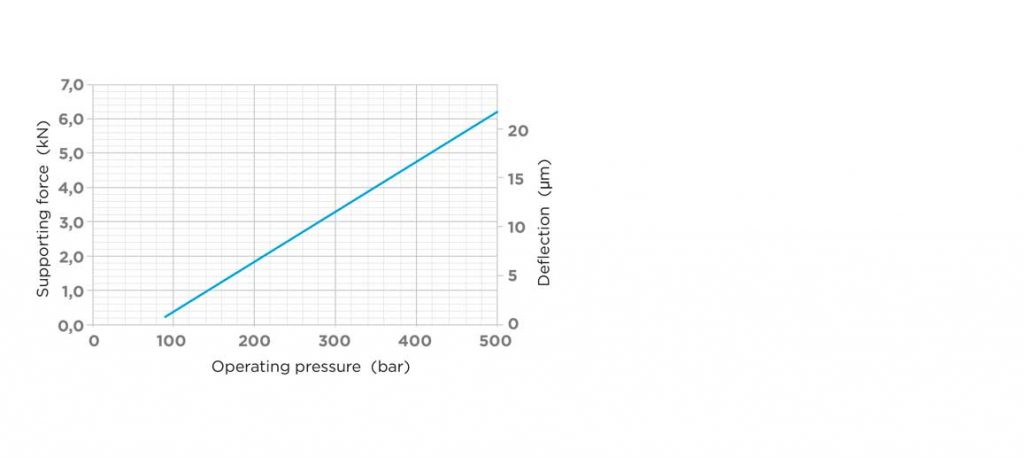

力/压力/变形图
螺纹型 M42x1.5
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
杆径 (mm) 25
气缸总行程 (mm) 8
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 5.9
气缸总行程 (mm) 8
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 5.9
力/压力/变形图
螺纹型 M42x1.5
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
杆径 (mm) 25
气缸总行程 (mm) 13
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 10.5
力/压力/变形图
气缸总行程 (mm) 13
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 10.5
力/压力/变形图
螺纹型(M50x1.5)，插装式，上法兰
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
金属刮水器（可选）
杆径 (mm) 32
气缸总行程 (mm) 12
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 13.5
力/压力/变形图
气缸总行程 (mm) 12
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 13.5

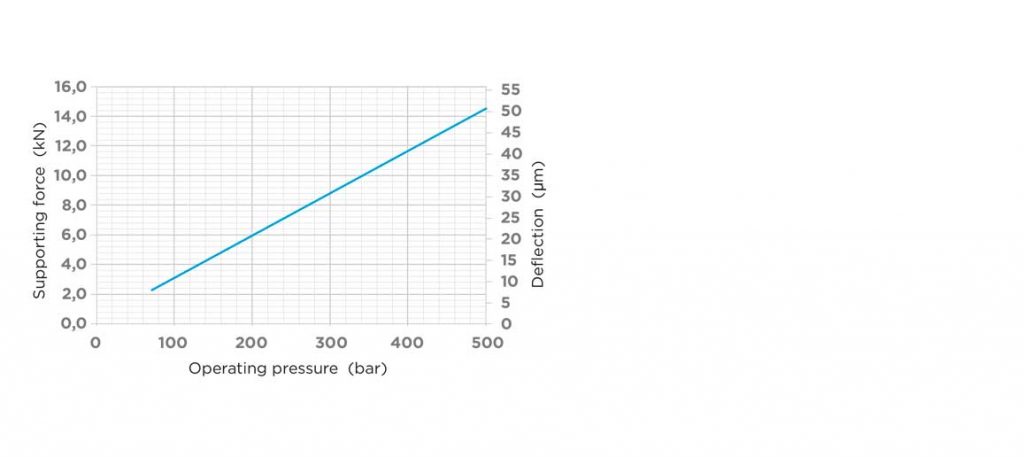

力/压力/变形图
下法兰
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
杆径 (mm) 40
气缸总行程 (mm) 18
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 14.5
力/压力/变形图
气缸总行程 (mm) 18
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 14.5
力/压力/变形图
螺纹型 M30x1.5
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
杆径 (mm) 16
气缸总行程 (mm) 10
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 1.8
力/压力/变形图
气缸总行程 (mm) 10
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 1.8
力/压力/变形图
螺纹型 M22x1.5
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
杆径 (mm) 12
气缸总行程 (mm) 4.5
最大工作压力 (Bar) 250
200 Bar 时的支撑力 (KN) 1.6
力/压力/变形图
气缸总行程 (mm) 4.5
最大工作压力 (Bar) 250
200 Bar 时的支撑力 (KN) 1.6
力/压力/变形图
螺纹型 M26x1.5
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
活塞杆直径 (mm) 16
气缸总行程 (mm) 6.5
最大工作压力 (Bar) 350
200 Bar 时的支撑力 (KN) 2
力/压力/变形图
螺纹型 M30x1.5
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
杆径 (mm) 16
气缸总行程 (mm) 8
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 3
力/压力/变形图
气缸总行程 (mm) 8
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 3
力/压力/变形图
螺纹型 M30x1.5
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
杆径 (mm) 16
气缸总行程 (mm) 9.7
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 1.8
力/压力/变形图
螺纹型 M42x1.5
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
杆径 (mm) 25
气缸总行程 (mm) 8
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 5.9
气缸总行程 (mm) 8
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 5.9
力/压力/变形图
螺纹型 M42x1.5
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
杆径 (mm) 25
气缸总行程 (mm) 13
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 10.5
力/压力/变形图
气缸总行程 (mm) 13
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 10.5
力/压力/变形图
螺纹型(M50x1.5)，插装式，上法兰
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
金属刮水器（可选）
杆径 (mm) 32
气缸总行程 (mm) 12
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 13.5
力/压力/变形图
气缸总行程 (mm) 12
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 13.5
力/压力/变形图
下法兰
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
杆径 (mm) 40
气缸总行程 (mm) 18
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 14.5
力/压力/变形图
气缸总行程 (mm) 18
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 14.5
力/压力/变形图
螺纹型 M30x1.5
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
杆径 (mm) 16
气缸总行程 (mm) 10
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 1.8
力/压力/变形图
气缸总行程 (mm) 10
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 1.8
力/压力/变形图
螺纹型 M22x1.5
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
杆径 (mm) 12
气缸总行程 (mm) 4.5
最大工作压力 (Bar) 250
200 Bar 时的支撑力 (KN) 1.6
力/压力/变形图
气缸总行程 (mm) 4.5
最大工作压力 (Bar) 250
200 Bar 时的支撑力 (KN) 1.6
力/压力/变形图
螺纹型 M26x1.5
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
活塞杆直径 (mm) 16
气缸总行程 (mm) 6.5
最大工作压力 (Bar) 350
200 Bar 时的支撑力 (KN) 2
力/压力/变形图
螺纹型 M30x1.5
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
杆径 (mm) 16
气缸总行程 (mm) 8
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 3
力/压力/变形图
气缸总行程 (mm) 8
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 3
力/压力/变形图
螺纹型 M30x1.5
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
杆径 (mm) 16
气缸总行程 (mm) 9.7
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 1.8
力/压力/变形图
螺纹型 M42x1.5
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
杆径 (mm) 25
气缸总行程 (mm) 8
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 5.9
气缸总行程 (mm) 8
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 5.9
力/压力/变形图
螺纹型 M42x1.5
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
杆径 (mm) 25
气缸总行程 (mm) 13
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 10.5
力/压力/变形图
气缸总行程 (mm) 13
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 10.5
力/压力/变形图
螺纹型(M50x1.5)，插装式，上法兰
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
金属刮水器（可选）
杆径 (mm) 32
气缸总行程 (mm) 12
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 13.5
力/压力/变形图
气缸总行程 (mm) 12
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 13.5
力/压力/变形图
下法兰
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
杆径 (mm) 40
气缸总行程 (mm) 18
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 14.5
力/压力/变形图
气缸总行程 (mm) 18
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 14.5
力/压力/变形图
螺纹型 M30x1.5
可用版本：
带液压方法的版本
正常延伸（弹簧接近）
杆径 (mm) 16
气缸总行程 (mm) 10
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 1.8
力/压力/变形图
气缸总行程 (mm) 10
最大工作压力 (Bar) 500
200 Bar 时的支撑力 (KN) 1.8
力/压力/变形图
