采用了独特的内部补偿系统，这些转角夹紧油缸即使在长时间工作后扔能保持最高精度的夹紧点
它们可以配备夹紧臂位置气检阀，以确保精确的工件夹紧。额外附件是控制回转速度的VRF流量控制阀和设计用于保护主密封的金属密封。
较大的夹紧作用面积可缩小元件尺寸、降低成本或提高夹紧力。
额定工作压力高达500 bar.
产品表

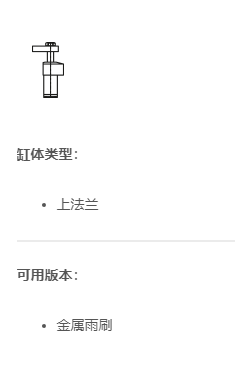

最大工作压力 (bar) 250
100 bar 时的夹紧力，使用标准“L”型夹紧臂
(kN) 0.85
“L”夹紧臂长度 (mm) 30
杆直径 (mm) 16
活塞直径 (mm ) ) 20
气缸总行程(mm) 20
摆动行程(mm) 7
夹紧行程(mm) 13
活塞夹紧面积(cm2) 1.13
活塞松开面积(cm2) 3.14
夹紧油量(cm3) 2.3松开
油量(cm3) 6.3

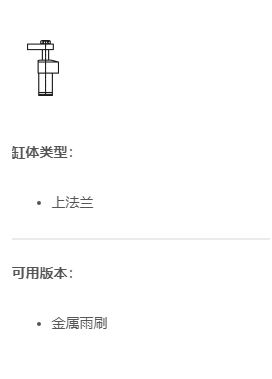

最大工作压力 (bar) 250
100 bar 时的夹紧力，使用标准“L”型夹紧臂
(kN) 1.4
“L”夹紧臂长度 (mm) 40
杆直径 (mm) 20
活塞直径 (mm ) ) 24
气缸总行程(mm) 22
摆动行程(mm) 8
夹紧行程(mm) 14
活塞夹紧面积(cm2) 1.38
活塞松开面积(cm2) 4.52
夹紧油量(cm3) 3松开
油量(cm3) 9.9
最大工作压力 (bar) 250
100 bar 时的夹紧力，使用标准“L”型夹紧臂
(kN) 0.85
“L”夹紧臂长度 (mm) 30
杆直径 (mm) 16
活塞直径 (mm ) ) 20
气缸总行程(mm) 20
摆动行程(mm) 7
夹紧行程(mm) 13
活塞夹紧面积(cm2) 1.13
活塞松开面积(cm2) 3.14
夹紧油量(cm3) 2.3松开
油量(cm3) 6.3
最大工作压力 (bar) 250
100 bar 时的夹紧力，使用标准“L”型夹紧臂
(kN) 1.4
“L”夹紧臂长度 (mm) 40
杆直径 (mm) 20
活塞直径 (mm ) ) 24
气缸总行程(mm) 22
摆动行程(mm) 8
夹紧行程(mm) 14
活塞夹紧面积(cm2) 1.38
活塞松开面积(cm2) 4.52
夹紧油量(cm3) 3松开
油量(cm3) 9.9
