连杆夹紧缸以高夹紧力和最小空间要求脱颖而出。
螺纹型号可确保在操作过程中轻松定位和精确对准。

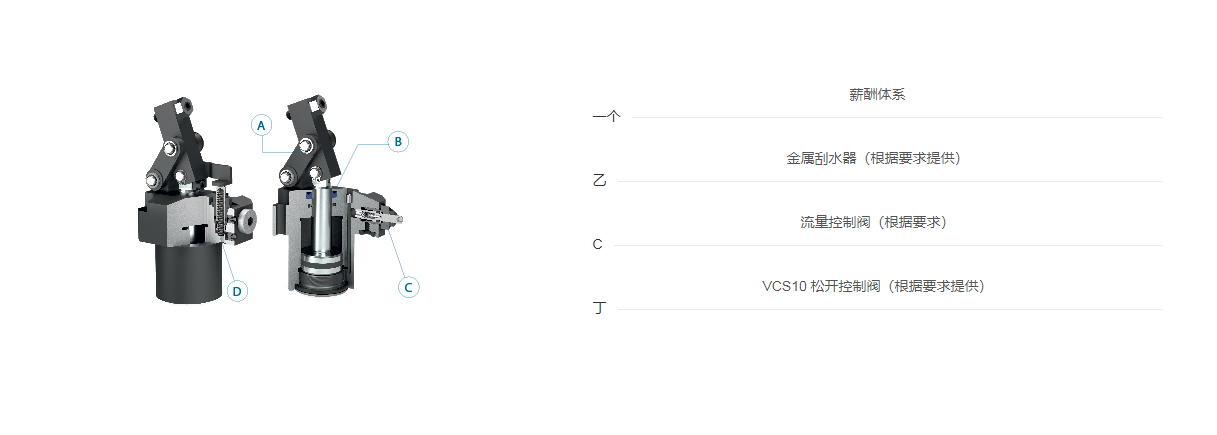

连杆夹具有单作用或双作用版本，可配备气动夹臂位置控制装置。
产品表
墨盒
可用版本：
双作用型
活塞杆直径(mm) 8
活塞直径(mm) 23
气缸总行程(mm) 18.5
活塞夹紧面积(cm²) 4.15
活塞松开面积(cm²) 3.65
夹紧油量(cm³) 7.7松开
油量(cm³) 6.8
最大工作压力(Bar) 70
最大工作压力下的标称夹紧力 (Kn)* 2.2
有效夹紧力
活塞直径(mm) 23
气缸总行程(mm) 18.5
活塞夹紧面积(cm²) 4.15
活塞松开面积(cm²) 3.65
夹紧油量(cm³) 7.7松开
油量(cm³) 6.8
最大工作压力(Bar) 70
最大工作压力下的标称夹紧力 (Kn)* 2.2
有效夹紧力
墨盒
可用版本：
双作用型
活塞杆直径(mm) 8
活塞直径(mm) 12
气缸总行程(mm) 18.5
活塞夹紧面积(cm²) 1.13
活塞松开面积(cm²) 0.63
夹紧油量(cm³) 2.1松开
油量(cm³) 1.2
最大工作压力(Bar) 250
最大工作压力下的标称夹紧力 (Kn)* 2.2
活塞直径(mm) 12
气缸总行程(mm) 18.5
活塞夹紧面积(cm²) 1.13
活塞松开面积(cm²) 0.63
夹紧油量(cm³) 2.1松开
油量(cm³) 1.2
最大工作压力(Bar) 250
最大工作压力下的标称夹紧力 (Kn)* 2.2
有效夹紧力
墨盒
可用版本：
双作用型
活塞杆直径(mm) 8
活塞直径(mm) 14
气缸总行程(mm) 14
活塞夹紧面积(cm²) 1.54
活塞松开面积(cm²) 1.04
夹紧油量(cm³) 2.2松开
油量(cm³) 1.5
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 3
有效夹紧力
活塞直径(mm) 14
气缸总行程(mm) 14
活塞夹紧面积(cm²) 1.54
活塞松开面积(cm²) 1.04
夹紧油量(cm³) 2.2松开
油量(cm³) 1.5
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 3
有效夹紧力
墨盒
可用版本：
双作用型
活塞杆直径(mm) 10
活塞直径(mm) 20
气缸总行程(mm) 16
活塞夹紧面积(cm²) 3.14
活塞松开面积(cm²) 2.35
夹紧油量(cm³) 5松开
油量(cm³) 3.8
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 4
有效夹紧力
活塞直径(mm) 20
气缸总行程(mm) 16
活塞夹紧面积(cm²) 3.14
活塞松开面积(cm²) 2.35
夹紧油量(cm³) 5松开
油量(cm³) 3.8
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 4
有效夹紧力
墨盒
可用版本：
双作用型
活塞杆直径(mm) 12
活塞直径(mm) 15
气缸总行程(mm) 18.5
活塞夹紧面积(cm²) 4.91
活塞松开面积(cm²) 3.78
夹紧油量(cm³) 9.1松开
油量(cm³) 7
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 6.8
有效夹紧力
活塞直径(mm) 15
气缸总行程(mm) 18.5
活塞夹紧面积(cm²) 4.91
活塞松开面积(cm²) 3.78
夹紧油量(cm³) 9.1松开
油量(cm³) 7
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 6.8
有效夹紧力
上法兰
可用版本：
双作用型
活塞杆直径(mm) 12
活塞直径(mm) 25
气缸总行程(mm) 20.5
活塞夹紧面积(cm²) 4.91
活塞松开面积(cm²) 3.78
夹紧油量(cm³) 10.1松开
油量(cm³) 7.8
最大工作压力(Bar) 70
最大工作压力下的标称夹紧力 (Kn)* 2.5
有效夹紧力
活塞直径(mm) 25
气缸总行程(mm) 20.5
活塞夹紧面积(cm²) 4.91
活塞松开面积(cm²) 3.78
夹紧油量(cm³) 10.1松开
油量(cm³) 7.8
最大工作压力(Bar) 70
最大工作压力下的标称夹紧力 (Kn)* 2.5
有效夹紧力
墨盒
上法兰
可用版本：
双作用型
活塞杆直径(mm) 12
活塞直径(mm) 16
气缸总行程(mm) 24
活塞夹紧面积(cm²) 2.01
活塞松开面积(cm²) 0.88
夹紧油量(cm³) 4.8松开
油量(cm³) 2.1
最大工作压力(Bar) 250
最大工作压力下的标称夹紧力 (Kn)* 3.7
有效夹紧力
活塞直径(mm) 16
气缸总行程(mm) 24
活塞夹紧面积(cm²) 2.01
活塞松开面积(cm²) 0.88
夹紧油量(cm³) 4.8松开
油量(cm³) 2.1
最大工作压力(Bar) 250
最大工作压力下的标称夹紧力 (Kn)* 3.7
有效夹紧力
上法兰
可用版本：
双作用型
活塞杆直径(mm) 16
活塞直径(mm) 24
气缸总行程(mm) 24
活塞夹紧面积(cm²) 4.52
活塞松开面积(cm²) 2.51
夹紧油量(cm³) 10.8松开
油量(cm³) 6
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 8.8
活塞直径(mm) 24
气缸总行程(mm) 24
活塞夹紧面积(cm²) 4.52
活塞松开面积(cm²) 2.51
夹紧油量(cm³) 10.8松开
油量(cm³) 6
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 8.8
有效夹紧力
上法兰
可用版本：
双作用型
活塞杆直径(mm) 20
活塞直径(mm) 34
气缸总行程(mm) 24.5
活塞夹紧面积(cm²) 9.08
活塞松开面积(cm²) 5.94
夹紧油量(cm³) 22.2松开
油量(cm³) 14.6
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 13.9
活塞直径(mm) 34
气缸总行程(mm) 24.5
活塞夹紧面积(cm²) 9.08
活塞松开面积(cm²) 5.94
夹紧油量(cm³) 22.2松开
油量(cm³) 14.6
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 13.9
有效夹紧力
上法兰
可用版本：
双作用型
活塞杆直径 (mm) 8
活塞直径 (mm) 14
气缸总行程 (mm) 14
活塞夹紧面积 (cm²) 1.54
活塞松开面积 (cm²) /
夹紧油量 (cm³) 2.2松开
油量 (cm³) /
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 3
有效夹紧力
活塞直径 (mm) 14
气缸总行程 (mm) 14
活塞夹紧面积 (cm²) 1.54
活塞松开面积 (cm²) /
夹紧油量 (cm³) 2.2松开
油量 (cm³) /
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 3
有效夹紧力
缸体类型：
螺纹型 M32x1.5
可用版本：单作用版本（弹簧复位）
活塞杆直径 (mm) 10
活塞直径 (mm) 20
气缸总行程 (mm) 15
活塞夹紧面积 (cm²) 3.14
活塞松开面积 (cm²) /
夹紧油量 (cm³) 4.7松开
油量 (cm³) /
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 4
有效夹紧力
活塞直径 (mm) 20
气缸总行程 (mm) 15
活塞夹紧面积 (cm²) 3.14
活塞松开面积 (cm²) /
夹紧油量 (cm³) 4.7松开
油量 (cm³) /
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 4
有效夹紧力
螺纹版本 M40x1.5
可用版本：
双作用型
单作用版本（弹簧复位）
活塞杆直径(mm) 12
活塞直径(mm) 25
气缸总行程(mm) 19
活塞夹紧面积(cm²) 4.91
活塞松开面积(cm²) 3.78
夹紧油量(cm³) 9.3松开
油量(cm³) 7.2
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 6.8
有效夹紧力
活塞直径(mm) 25
气缸总行程(mm) 19
活塞夹紧面积(cm²) 4.91
活塞松开面积(cm²) 3.78
夹紧油量(cm³) 9.3松开
油量(cm³) 7.2
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 6.8
有效夹紧力
螺纹版本 M50x1.5
可用版本：
双作用型
单作用版本（弹簧复位）
活塞杆直径(mm) 20
活塞直径(mm) 34
气缸总行程(mm) 24.5
活塞夹紧面积(cm²) 9.08
活塞松开面积(cm²) 5.94
夹紧油量(cm³) 22.2松开
油量(cm³) 14.6
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 13.9
有效夹紧力
活塞直径(mm) 34
气缸总行程(mm) 24.5
活塞夹紧面积(cm²) 9.08
活塞松开面积(cm²) 5.94
夹紧油量(cm³) 22.2松开
油量(cm³) 14.6
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 13.9
有效夹紧力
墨盒
可用版本：
双作用型
活塞杆直径(mm) 8
活塞直径(mm) 23
气缸总行程(mm) 18.5
活塞夹紧面积(cm²) 4.15
活塞松开面积(cm²) 3.65
夹紧油量(cm³) 7.7松开
油量(cm³) 6.8
最大工作压力(Bar) 70
最大工作压力下的标称夹紧力 (Kn)* 2.2
有效夹紧力
活塞直径(mm) 23
气缸总行程(mm) 18.5
活塞夹紧面积(cm²) 4.15
活塞松开面积(cm²) 3.65
夹紧油量(cm³) 7.7松开
油量(cm³) 6.8
最大工作压力(Bar) 70
最大工作压力下的标称夹紧力 (Kn)* 2.2
有效夹紧力
墨盒
可用版本：
双作用型
活塞杆直径(mm) 8
活塞直径(mm) 12
气缸总行程(mm) 18.5
活塞夹紧面积(cm²) 1.13
活塞松开面积(cm²) 0.63
夹紧油量(cm³) 2.1松开
油量(cm³) 1.2
最大工作压力(Bar) 250
最大工作压力下的标称夹紧力 (Kn)* 2.2
活塞直径(mm) 12
气缸总行程(mm) 18.5
活塞夹紧面积(cm²) 1.13
活塞松开面积(cm²) 0.63
夹紧油量(cm³) 2.1松开
油量(cm³) 1.2
最大工作压力(Bar) 250
最大工作压力下的标称夹紧力 (Kn)* 2.2
有效夹紧力
墨盒
可用版本：
双作用型
活塞杆直径(mm) 8
活塞直径(mm) 14
气缸总行程(mm) 14
活塞夹紧面积(cm²) 1.54
活塞松开面积(cm²) 1.04
夹紧油量(cm³) 2.2松开
油量(cm³) 1.5
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 3
有效夹紧力
活塞直径(mm) 14
气缸总行程(mm) 14
活塞夹紧面积(cm²) 1.54
活塞松开面积(cm²) 1.04
夹紧油量(cm³) 2.2松开
油量(cm³) 1.5
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 3
有效夹紧力
墨盒
可用版本：
双作用型
活塞杆直径(mm) 10
活塞直径(mm) 20
气缸总行程(mm) 16
活塞夹紧面积(cm²) 3.14
活塞松开面积(cm²) 2.35
夹紧油量(cm³) 5松开
油量(cm³) 3.8
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 4
有效夹紧力
活塞直径(mm) 20
气缸总行程(mm) 16
活塞夹紧面积(cm²) 3.14
活塞松开面积(cm²) 2.35
夹紧油量(cm³) 5松开
油量(cm³) 3.8
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 4
有效夹紧力
墨盒
可用版本：
双作用型
活塞杆直径(mm) 12
活塞直径(mm) 15
气缸总行程(mm) 18.5
活塞夹紧面积(cm²) 4.91
活塞松开面积(cm²) 3.78
夹紧油量(cm³) 9.1松开
油量(cm³) 7
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 6.8
有效夹紧力
活塞直径(mm) 15
气缸总行程(mm) 18.5
活塞夹紧面积(cm²) 4.91
活塞松开面积(cm²) 3.78
夹紧油量(cm³) 9.1松开
油量(cm³) 7
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 6.8
有效夹紧力
上法兰
可用版本：
双作用型
活塞杆直径(mm) 12
活塞直径(mm) 25
气缸总行程(mm) 20.5
活塞夹紧面积(cm²) 4.91
活塞松开面积(cm²) 3.78
夹紧油量(cm³) 10.1松开
油量(cm³) 7.8
最大工作压力(Bar) 70
最大工作压力下的标称夹紧力 (Kn)* 2.5
有效夹紧力
活塞直径(mm) 25
气缸总行程(mm) 20.5
活塞夹紧面积(cm²) 4.91
活塞松开面积(cm²) 3.78
夹紧油量(cm³) 10.1松开
油量(cm³) 7.8
最大工作压力(Bar) 70
最大工作压力下的标称夹紧力 (Kn)* 2.5
有效夹紧力
墨盒
上法兰
可用版本：
双作用型
活塞杆直径(mm) 12
活塞直径(mm) 16
气缸总行程(mm) 24
活塞夹紧面积(cm²) 2.01
活塞松开面积(cm²) 0.88
夹紧油量(cm³) 4.8松开
油量(cm³) 2.1
最大工作压力(Bar) 250
最大工作压力下的标称夹紧力 (Kn)* 3.7
有效夹紧力
活塞直径(mm) 16
气缸总行程(mm) 24
活塞夹紧面积(cm²) 2.01
活塞松开面积(cm²) 0.88
夹紧油量(cm³) 4.8松开
油量(cm³) 2.1
最大工作压力(Bar) 250
最大工作压力下的标称夹紧力 (Kn)* 3.7
有效夹紧力
上法兰
可用版本：
双作用型
活塞杆直径(mm) 16
活塞直径(mm) 24
气缸总行程(mm) 24
活塞夹紧面积(cm²) 4.52
活塞松开面积(cm²) 2.51
夹紧油量(cm³) 10.8松开
油量(cm³) 6
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 8.8
活塞直径(mm) 24
气缸总行程(mm) 24
活塞夹紧面积(cm²) 4.52
活塞松开面积(cm²) 2.51
夹紧油量(cm³) 10.8松开
油量(cm³) 6
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 8.8
有效夹紧力
上法兰
可用版本：
双作用型
活塞杆直径(mm) 20
活塞直径(mm) 34
气缸总行程(mm) 24.5
活塞夹紧面积(cm²) 9.08
活塞松开面积(cm²) 5.94
夹紧油量(cm³) 22.2松开
油量(cm³) 14.6
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 13.9
活塞直径(mm) 34
气缸总行程(mm) 24.5
活塞夹紧面积(cm²) 9.08
活塞松开面积(cm²) 5.94
夹紧油量(cm³) 22.2松开
油量(cm³) 14.6
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 13.9
有效夹紧力
上法兰
可用版本：
双作用型
活塞杆直径 (mm) 8
活塞直径 (mm) 14
气缸总行程 (mm) 14
活塞夹紧面积 (cm²) 1.54
活塞松开面积 (cm²) /
夹紧油量 (cm³) 2.2松开
油量 (cm³) /
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 3
有效夹紧力
活塞直径 (mm) 14
气缸总行程 (mm) 14
活塞夹紧面积 (cm²) 1.54
活塞松开面积 (cm²) /
夹紧油量 (cm³) 2.2松开
油量 (cm³) /
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 3
有效夹紧力
缸体类型：
螺纹型 M32x1.5
可用版本：单作用版本（弹簧复位）
活塞杆直径 (mm) 10
活塞直径 (mm) 20
气缸总行程 (mm) 15
活塞夹紧面积 (cm²) 3.14
活塞松开面积 (cm²) /
夹紧油量 (cm³) 4.7松开
油量 (cm³) /
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 4
有效夹紧力
活塞直径 (mm) 20
气缸总行程 (mm) 15
活塞夹紧面积 (cm²) 3.14
活塞松开面积 (cm²) /
夹紧油量 (cm³) 4.7松开
油量 (cm³) /
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 4
有效夹紧力
螺纹版本 M40x1.5
可用版本：
双作用型
单作用版本（弹簧复位）
活塞杆直径(mm) 12
活塞直径(mm) 25
气缸总行程(mm) 19
活塞夹紧面积(cm²) 4.91
活塞松开面积(cm²) 3.78
夹紧油量(cm³) 9.3松开
油量(cm³) 7.2
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 6.8
有效夹紧力
活塞直径(mm) 25
气缸总行程(mm) 19
活塞夹紧面积(cm²) 4.91
活塞松开面积(cm²) 3.78
夹紧油量(cm³) 9.3松开
油量(cm³) 7.2
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 6.8
有效夹紧力
螺纹版本 M50x1.5
可用版本：
双作用型
单作用版本（弹簧复位）
活塞杆直径(mm) 20
活塞直径(mm) 34
气缸总行程(mm) 24.5
活塞夹紧面积(cm²) 9.08
活塞松开面积(cm²) 5.94
夹紧油量(cm³) 22.2松开
油量(cm³) 14.6
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 13.9
有效夹紧力
活塞直径(mm) 34
气缸总行程(mm) 24.5
活塞夹紧面积(cm²) 9.08
活塞松开面积(cm²) 5.94
夹紧油量(cm³) 22.2松开
油量(cm³) 14.6
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 13.9
有效夹紧力
墨盒
可用版本：
双作用型
活塞杆直径(mm) 8
活塞直径(mm) 23
气缸总行程(mm) 18.5
活塞夹紧面积(cm²) 4.15
活塞松开面积(cm²) 3.65
夹紧油量(cm³) 7.7松开
油量(cm³) 6.8
最大工作压力(Bar) 70
最大工作压力下的标称夹紧力 (Kn)* 2.2
有效夹紧力
活塞直径(mm) 23
气缸总行程(mm) 18.5
活塞夹紧面积(cm²) 4.15
活塞松开面积(cm²) 3.65
夹紧油量(cm³) 7.7松开
油量(cm³) 6.8
最大工作压力(Bar) 70
最大工作压力下的标称夹紧力 (Kn)* 2.2
有效夹紧力
墨盒
可用版本：
双作用型
活塞杆直径(mm) 8
活塞直径(mm) 12
气缸总行程(mm) 18.5
活塞夹紧面积(cm²) 1.13
活塞松开面积(cm²) 0.63
夹紧油量(cm³) 2.1松开
油量(cm³) 1.2
最大工作压力(Bar) 250
最大工作压力下的标称夹紧力 (Kn)* 2.2
活塞直径(mm) 12
气缸总行程(mm) 18.5
活塞夹紧面积(cm²) 1.13
活塞松开面积(cm²) 0.63
夹紧油量(cm³) 2.1松开
油量(cm³) 1.2
最大工作压力(Bar) 250
最大工作压力下的标称夹紧力 (Kn)* 2.2
有效夹紧力
墨盒
可用版本：
双作用型
活塞杆直径(mm) 8
活塞直径(mm) 14
气缸总行程(mm) 14
活塞夹紧面积(cm²) 1.54
活塞松开面积(cm²) 1.04
夹紧油量(cm³) 2.2松开
油量(cm³) 1.5
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 3
有效夹紧力
活塞直径(mm) 14
气缸总行程(mm) 14
活塞夹紧面积(cm²) 1.54
活塞松开面积(cm²) 1.04
夹紧油量(cm³) 2.2松开
油量(cm³) 1.5
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 3
有效夹紧力
墨盒
可用版本：
双作用型
活塞杆直径(mm) 10
活塞直径(mm) 20
气缸总行程(mm) 16
活塞夹紧面积(cm²) 3.14
活塞松开面积(cm²) 2.35
夹紧油量(cm³) 5松开
油量(cm³) 3.8
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 4
有效夹紧力
活塞直径(mm) 20
气缸总行程(mm) 16
活塞夹紧面积(cm²) 3.14
活塞松开面积(cm²) 2.35
夹紧油量(cm³) 5松开
油量(cm³) 3.8
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 4
有效夹紧力
墨盒
可用版本：
双作用型
活塞杆直径(mm) 12
活塞直径(mm) 15
气缸总行程(mm) 18.5
活塞夹紧面积(cm²) 4.91
活塞松开面积(cm²) 3.78
夹紧油量(cm³) 9.1松开
油量(cm³) 7
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 6.8
有效夹紧力
活塞直径(mm) 15
气缸总行程(mm) 18.5
活塞夹紧面积(cm²) 4.91
活塞松开面积(cm²) 3.78
夹紧油量(cm³) 9.1松开
油量(cm³) 7
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 6.8
有效夹紧力
上法兰
可用版本：
双作用型
活塞杆直径(mm) 12
活塞直径(mm) 25
气缸总行程(mm) 20.5
活塞夹紧面积(cm²) 4.91
活塞松开面积(cm²) 3.78
夹紧油量(cm³) 10.1松开
油量(cm³) 7.8
最大工作压力(Bar) 70
最大工作压力下的标称夹紧力 (Kn)* 2.5
有效夹紧力
活塞直径(mm) 25
气缸总行程(mm) 20.5
活塞夹紧面积(cm²) 4.91
活塞松开面积(cm²) 3.78
夹紧油量(cm³) 10.1松开
油量(cm³) 7.8
最大工作压力(Bar) 70
最大工作压力下的标称夹紧力 (Kn)* 2.5
有效夹紧力
墨盒
上法兰
可用版本：
双作用型
活塞杆直径(mm) 12
活塞直径(mm) 16
气缸总行程(mm) 24
活塞夹紧面积(cm²) 2.01
活塞松开面积(cm²) 0.88
夹紧油量(cm³) 4.8松开
油量(cm³) 2.1
最大工作压力(Bar) 250
最大工作压力下的标称夹紧力 (Kn)* 3.7
有效夹紧力
活塞直径(mm) 16
气缸总行程(mm) 24
活塞夹紧面积(cm²) 2.01
活塞松开面积(cm²) 0.88
夹紧油量(cm³) 4.8松开
油量(cm³) 2.1
最大工作压力(Bar) 250
最大工作压力下的标称夹紧力 (Kn)* 3.7
有效夹紧力
上法兰
可用版本：
双作用型
活塞杆直径(mm) 16
活塞直径(mm) 24
气缸总行程(mm) 24
活塞夹紧面积(cm²) 4.52
活塞松开面积(cm²) 2.51
夹紧油量(cm³) 10.8松开
油量(cm³) 6
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 8.8
活塞直径(mm) 24
气缸总行程(mm) 24
活塞夹紧面积(cm²) 4.52
活塞松开面积(cm²) 2.51
夹紧油量(cm³) 10.8松开
油量(cm³) 6
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 8.8
有效夹紧力
上法兰
可用版本：
双作用型
活塞杆直径(mm) 20
活塞直径(mm) 34
气缸总行程(mm) 24.5
活塞夹紧面积(cm²) 9.08
活塞松开面积(cm²) 5.94
夹紧油量(cm³) 22.2松开
油量(cm³) 14.6
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 13.9
活塞直径(mm) 34
气缸总行程(mm) 24.5
活塞夹紧面积(cm²) 9.08
活塞松开面积(cm²) 5.94
夹紧油量(cm³) 22.2松开
油量(cm³) 14.6
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 13.9
有效夹紧力
上法兰
可用版本：
双作用型
活塞杆直径 (mm) 8
活塞直径 (mm) 14
气缸总行程 (mm) 14
活塞夹紧面积 (cm²) 1.54
活塞松开面积 (cm²) /
夹紧油量 (cm³) 2.2松开
油量 (cm³) /
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 3
有效夹紧力
活塞直径 (mm) 14
气缸总行程 (mm) 14
活塞夹紧面积 (cm²) 1.54
活塞松开面积 (cm²) /
夹紧油量 (cm³) 2.2松开
油量 (cm³) /
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 3
有效夹紧力
缸体类型：
螺纹型 M32x1.5
可用版本：单作用版本（弹簧复位）
活塞杆直径 (mm) 10
活塞直径 (mm) 20
气缸总行程 (mm) 15
活塞夹紧面积 (cm²) 3.14
活塞松开面积 (cm²) /
夹紧油量 (cm³) 4.7松开
油量 (cm³) /
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 4
有效夹紧力
活塞直径 (mm) 20
气缸总行程 (mm) 15
活塞夹紧面积 (cm²) 3.14
活塞松开面积 (cm²) /
夹紧油量 (cm³) 4.7松开
油量 (cm³) /
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 4
有效夹紧力
螺纹版本 M40x1.5
可用版本：
双作用型
单作用版本（弹簧复位）
活塞杆直径(mm) 12
活塞直径(mm) 25
气缸总行程(mm) 19
活塞夹紧面积(cm²) 4.91
活塞松开面积(cm²) 3.78
夹紧油量(cm³) 9.3松开
油量(cm³) 7.2
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 6.8
有效夹紧力
活塞直径(mm) 25
气缸总行程(mm) 19
活塞夹紧面积(cm²) 4.91
活塞松开面积(cm²) 3.78
夹紧油量(cm³) 9.3松开
油量(cm³) 7.2
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 6.8
有效夹紧力
螺纹版本 M50x1.5
可用版本：
双作用型
单作用版本（弹簧复位）
活塞杆直径(mm) 20
活塞直径(mm) 34
气缸总行程(mm) 24.5
活塞夹紧面积(cm²) 9.08
活塞松开面积(cm²) 5.94
夹紧油量(cm³) 22.2松开
油量(cm³) 14.6
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 13.9
有效夹紧力
活塞直径(mm) 34
气缸总行程(mm) 24.5
活塞夹紧面积(cm²) 9.08
活塞松开面积(cm²) 5.94
夹紧油量(cm³) 22.2松开
油量(cm³) 14.6
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 13.9
有效夹紧力
墨盒
可用版本：
双作用型
活塞杆直径(mm) 8
活塞直径(mm) 23
气缸总行程(mm) 18.5
活塞夹紧面积(cm²) 4.15
活塞松开面积(cm²) 3.65
夹紧油量(cm³) 7.7松开
油量(cm³) 6.8
最大工作压力(Bar) 70
最大工作压力下的标称夹紧力 (Kn)* 2.2
有效夹紧力
活塞直径(mm) 23
气缸总行程(mm) 18.5
活塞夹紧面积(cm²) 4.15
活塞松开面积(cm²) 3.65
夹紧油量(cm³) 7.7松开
油量(cm³) 6.8
最大工作压力(Bar) 70
最大工作压力下的标称夹紧力 (Kn)* 2.2
有效夹紧力
墨盒
可用版本：
双作用型
活塞杆直径(mm) 8
活塞直径(mm) 12
气缸总行程(mm) 18.5
活塞夹紧面积(cm²) 1.13
活塞松开面积(cm²) 0.63
夹紧油量(cm³) 2.1松开
油量(cm³) 1.2
最大工作压力(Bar) 250
最大工作压力下的标称夹紧力 (Kn)* 2.2
活塞直径(mm) 12
气缸总行程(mm) 18.5
活塞夹紧面积(cm²) 1.13
活塞松开面积(cm²) 0.63
夹紧油量(cm³) 2.1松开
油量(cm³) 1.2
最大工作压力(Bar) 250
最大工作压力下的标称夹紧力 (Kn)* 2.2
有效夹紧力
墨盒
可用版本：
双作用型
活塞杆直径(mm) 8
活塞直径(mm) 14
气缸总行程(mm) 14
活塞夹紧面积(cm²) 1.54
活塞松开面积(cm²) 1.04
夹紧油量(cm³) 2.2松开
油量(cm³) 1.5
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 3
有效夹紧力
活塞直径(mm) 14
气缸总行程(mm) 14
活塞夹紧面积(cm²) 1.54
活塞松开面积(cm²) 1.04
夹紧油量(cm³) 2.2松开
油量(cm³) 1.5
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 3
有效夹紧力
墨盒
可用版本：
双作用型
活塞杆直径(mm) 10
活塞直径(mm) 20
气缸总行程(mm) 16
活塞夹紧面积(cm²) 3.14
活塞松开面积(cm²) 2.35
夹紧油量(cm³) 5松开
油量(cm³) 3.8
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 4
有效夹紧力
活塞直径(mm) 20
气缸总行程(mm) 16
活塞夹紧面积(cm²) 3.14
活塞松开面积(cm²) 2.35
夹紧油量(cm³) 5松开
油量(cm³) 3.8
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 4
有效夹紧力
墨盒
可用版本：
双作用型
活塞杆直径(mm) 12
活塞直径(mm) 15
气缸总行程(mm) 18.5
活塞夹紧面积(cm²) 4.91
活塞松开面积(cm²) 3.78
夹紧油量(cm³) 9.1松开
油量(cm³) 7
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 6.8
有效夹紧力
活塞直径(mm) 15
气缸总行程(mm) 18.5
活塞夹紧面积(cm²) 4.91
活塞松开面积(cm²) 3.78
夹紧油量(cm³) 9.1松开
油量(cm³) 7
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 6.8
有效夹紧力
上法兰
可用版本：
双作用型
活塞杆直径(mm) 12
活塞直径(mm) 25
气缸总行程(mm) 20.5
活塞夹紧面积(cm²) 4.91
活塞松开面积(cm²) 3.78
夹紧油量(cm³) 10.1松开
油量(cm³) 7.8
最大工作压力(Bar) 70
最大工作压力下的标称夹紧力 (Kn)* 2.5
有效夹紧力
活塞直径(mm) 25
气缸总行程(mm) 20.5
活塞夹紧面积(cm²) 4.91
活塞松开面积(cm²) 3.78
夹紧油量(cm³) 10.1松开
油量(cm³) 7.8
最大工作压力(Bar) 70
最大工作压力下的标称夹紧力 (Kn)* 2.5
有效夹紧力
墨盒
上法兰
可用版本：
双作用型
活塞杆直径(mm) 12
活塞直径(mm) 16
气缸总行程(mm) 24
活塞夹紧面积(cm²) 2.01
活塞松开面积(cm²) 0.88
夹紧油量(cm³) 4.8松开
油量(cm³) 2.1
最大工作压力(Bar) 250
最大工作压力下的标称夹紧力 (Kn)* 3.7
有效夹紧力
活塞直径(mm) 16
气缸总行程(mm) 24
活塞夹紧面积(cm²) 2.01
活塞松开面积(cm²) 0.88
夹紧油量(cm³) 4.8松开
油量(cm³) 2.1
最大工作压力(Bar) 250
最大工作压力下的标称夹紧力 (Kn)* 3.7
有效夹紧力
上法兰
可用版本：
双作用型
活塞杆直径(mm) 16
活塞直径(mm) 24
气缸总行程(mm) 24
活塞夹紧面积(cm²) 4.52
活塞松开面积(cm²) 2.51
夹紧油量(cm³) 10.8松开
油量(cm³) 6
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 8.8
活塞直径(mm) 24
气缸总行程(mm) 24
活塞夹紧面积(cm²) 4.52
活塞松开面积(cm²) 2.51
夹紧油量(cm³) 10.8松开
油量(cm³) 6
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 8.8
有效夹紧力
上法兰
可用版本：
双作用型
活塞杆直径(mm) 20
活塞直径(mm) 34
气缸总行程(mm) 24.5
活塞夹紧面积(cm²) 9.08
活塞松开面积(cm²) 5.94
夹紧油量(cm³) 22.2松开
油量(cm³) 14.6
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 13.9
活塞直径(mm) 34
气缸总行程(mm) 24.5
活塞夹紧面积(cm²) 9.08
活塞松开面积(cm²) 5.94
夹紧油量(cm³) 22.2松开
油量(cm³) 14.6
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 13.9
有效夹紧力
上法兰
可用版本：
双作用型
活塞杆直径 (mm) 8
活塞直径 (mm) 14
气缸总行程 (mm) 14
活塞夹紧面积 (cm²) 1.54
活塞松开面积 (cm²) /
夹紧油量 (cm³) 2.2松开
油量 (cm³) /
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 3
有效夹紧力
活塞直径 (mm) 14
气缸总行程 (mm) 14
活塞夹紧面积 (cm²) 1.54
活塞松开面积 (cm²) /
夹紧油量 (cm³) 2.2松开
油量 (cm³) /
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 3
有效夹紧力
缸体类型：
螺纹型 M32x1.5
可用版本：单作用版本（弹簧复位）
活塞杆直径 (mm) 10
活塞直径 (mm) 20
气缸总行程 (mm) 15
活塞夹紧面积 (cm²) 3.14
活塞松开面积 (cm²) /
夹紧油量 (cm³) 4.7松开
油量 (cm³) /
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 4
有效夹紧力
活塞直径 (mm) 20
气缸总行程 (mm) 15
活塞夹紧面积 (cm²) 3.14
活塞松开面积 (cm²) /
夹紧油量 (cm³) 4.7松开
油量 (cm³) /
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 4
有效夹紧力
螺纹版本 M40x1.5
可用版本：
双作用型
单作用版本（弹簧复位）
活塞杆直径(mm) 12
活塞直径(mm) 25
气缸总行程(mm) 19
活塞夹紧面积(cm²) 4.91
活塞松开面积(cm²) 3.78
夹紧油量(cm³) 9.3松开
油量(cm³) 7.2
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 6.8
有效夹紧力
活塞直径(mm) 25
气缸总行程(mm) 19
活塞夹紧面积(cm²) 4.91
活塞松开面积(cm²) 3.78
夹紧油量(cm³) 9.3松开
油量(cm³) 7.2
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 6.8
有效夹紧力
螺纹版本 M50x1.5
可用版本：
双作用型
单作用版本（弹簧复位）
活塞杆直径(mm) 20
活塞直径(mm) 34
气缸总行程(mm) 24.5
活塞夹紧面积(cm²) 9.08
活塞松开面积(cm²) 5.94
夹紧油量(cm³) 22.2松开
油量(cm³) 14.6
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 13.9
有效夹紧力
活塞直径(mm) 34
气缸总行程(mm) 24.5
活塞夹紧面积(cm²) 9.08
活塞松开面积(cm²) 5.94
夹紧油量(cm³) 22.2松开
油量(cm³) 14.6
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 13.9
有效夹紧力
墨盒
可用版本：
双作用型
活塞杆直径(mm) 8
活塞直径(mm) 23
气缸总行程(mm) 18.5
活塞夹紧面积(cm²) 4.15
活塞松开面积(cm²) 3.65
夹紧油量(cm³) 7.7松开
油量(cm³) 6.8
最大工作压力(Bar) 70
最大工作压力下的标称夹紧力 (Kn)* 2.2
有效夹紧力
活塞直径(mm) 23
气缸总行程(mm) 18.5
活塞夹紧面积(cm²) 4.15
活塞松开面积(cm²) 3.65
夹紧油量(cm³) 7.7松开
油量(cm³) 6.8
最大工作压力(Bar) 70
最大工作压力下的标称夹紧力 (Kn)* 2.2
有效夹紧力
墨盒
可用版本：
双作用型
活塞杆直径(mm) 8
活塞直径(mm) 12
气缸总行程(mm) 18.5
活塞夹紧面积(cm²) 1.13
活塞松开面积(cm²) 0.63
夹紧油量(cm³) 2.1松开
油量(cm³) 1.2
最大工作压力(Bar) 250
最大工作压力下的标称夹紧力 (Kn)* 2.2
活塞直径(mm) 12
气缸总行程(mm) 18.5
活塞夹紧面积(cm²) 1.13
活塞松开面积(cm²) 0.63
夹紧油量(cm³) 2.1松开
油量(cm³) 1.2
最大工作压力(Bar) 250
最大工作压力下的标称夹紧力 (Kn)* 2.2
有效夹紧力
墨盒
可用版本：
双作用型
活塞杆直径(mm) 8
活塞直径(mm) 14
气缸总行程(mm) 14
活塞夹紧面积(cm²) 1.54
活塞松开面积(cm²) 1.04
夹紧油量(cm³) 2.2松开
油量(cm³) 1.5
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 3
有效夹紧力
活塞直径(mm) 14
气缸总行程(mm) 14
活塞夹紧面积(cm²) 1.54
活塞松开面积(cm²) 1.04
夹紧油量(cm³) 2.2松开
油量(cm³) 1.5
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 3
有效夹紧力
墨盒
可用版本：
双作用型
活塞杆直径(mm) 10
活塞直径(mm) 20
气缸总行程(mm) 16
活塞夹紧面积(cm²) 3.14
活塞松开面积(cm²) 2.35
夹紧油量(cm³) 5松开
油量(cm³) 3.8
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 4
有效夹紧力
活塞直径(mm) 20
气缸总行程(mm) 16
活塞夹紧面积(cm²) 3.14
活塞松开面积(cm²) 2.35
夹紧油量(cm³) 5松开
油量(cm³) 3.8
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 4
有效夹紧力
墨盒
可用版本：
双作用型
活塞杆直径(mm) 12
活塞直径(mm) 15
气缸总行程(mm) 18.5
活塞夹紧面积(cm²) 4.91
活塞松开面积(cm²) 3.78
夹紧油量(cm³) 9.1松开
油量(cm³) 7
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 6.8
有效夹紧力
活塞直径(mm) 15
气缸总行程(mm) 18.5
活塞夹紧面积(cm²) 4.91
活塞松开面积(cm²) 3.78
夹紧油量(cm³) 9.1松开
油量(cm³) 7
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 6.8
有效夹紧力
上法兰
可用版本：
双作用型
活塞杆直径(mm) 12
活塞直径(mm) 25
气缸总行程(mm) 20.5
活塞夹紧面积(cm²) 4.91
活塞松开面积(cm²) 3.78
夹紧油量(cm³) 10.1松开
油量(cm³) 7.8
最大工作压力(Bar) 70
最大工作压力下的标称夹紧力 (Kn)* 2.5
有效夹紧力
活塞直径(mm) 25
气缸总行程(mm) 20.5
活塞夹紧面积(cm²) 4.91
活塞松开面积(cm²) 3.78
夹紧油量(cm³) 10.1松开
油量(cm³) 7.8
最大工作压力(Bar) 70
最大工作压力下的标称夹紧力 (Kn)* 2.5
有效夹紧力
墨盒
上法兰
可用版本：
双作用型
活塞杆直径(mm) 12
活塞直径(mm) 16
气缸总行程(mm) 24
活塞夹紧面积(cm²) 2.01
活塞松开面积(cm²) 0.88
夹紧油量(cm³) 4.8松开
油量(cm³) 2.1
最大工作压力(Bar) 250
最大工作压力下的标称夹紧力 (Kn)* 3.7
有效夹紧力
活塞直径(mm) 16
气缸总行程(mm) 24
活塞夹紧面积(cm²) 2.01
活塞松开面积(cm²) 0.88
夹紧油量(cm³) 4.8松开
油量(cm³) 2.1
最大工作压力(Bar) 250
最大工作压力下的标称夹紧力 (Kn)* 3.7
有效夹紧力
上法兰
可用版本：
双作用型
活塞杆直径(mm) 16
活塞直径(mm) 24
气缸总行程(mm) 24
活塞夹紧面积(cm²) 4.52
活塞松开面积(cm²) 2.51
夹紧油量(cm³) 10.8松开
油量(cm³) 6
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 8.8
活塞直径(mm) 24
气缸总行程(mm) 24
活塞夹紧面积(cm²) 4.52
活塞松开面积(cm²) 2.51
夹紧油量(cm³) 10.8松开
油量(cm³) 6
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 8.8
有效夹紧力
上法兰
可用版本：
双作用型
活塞杆直径(mm) 20
活塞直径(mm) 34
气缸总行程(mm) 24.5
活塞夹紧面积(cm²) 9.08
活塞松开面积(cm²) 5.94
夹紧油量(cm³) 22.2松开
油量(cm³) 14.6
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 13.9
活塞直径(mm) 34
气缸总行程(mm) 24.5
活塞夹紧面积(cm²) 9.08
活塞松开面积(cm²) 5.94
夹紧油量(cm³) 22.2松开
油量(cm³) 14.6
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 13.9
有效夹紧力
上法兰
可用版本：
双作用型
活塞杆直径 (mm) 8
活塞直径 (mm) 14
气缸总行程 (mm) 14
活塞夹紧面积 (cm²) 1.54
活塞松开面积 (cm²) /
夹紧油量 (cm³) 2.2松开
油量 (cm³) /
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 3
有效夹紧力
活塞直径 (mm) 14
气缸总行程 (mm) 14
活塞夹紧面积 (cm²) 1.54
活塞松开面积 (cm²) /
夹紧油量 (cm³) 2.2松开
油量 (cm³) /
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 3
有效夹紧力
缸体类型：
螺纹型 M32x1.5
可用版本：单作用版本（弹簧复位）
活塞杆直径 (mm) 10
活塞直径 (mm) 20
气缸总行程 (mm) 15
活塞夹紧面积 (cm²) 3.14
活塞松开面积 (cm²) /
夹紧油量 (cm³) 4.7松开
油量 (cm³) /
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 4
有效夹紧力
活塞直径 (mm) 20
气缸总行程 (mm) 15
活塞夹紧面积 (cm²) 3.14
活塞松开面积 (cm²) /
夹紧油量 (cm³) 4.7松开
油量 (cm³) /
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 4
有效夹紧力
螺纹版本 M40x1.5
可用版本：
双作用型
单作用版本（弹簧复位）
活塞杆直径(mm) 12
活塞直径(mm) 25
气缸总行程(mm) 19
活塞夹紧面积(cm²) 4.91
活塞松开面积(cm²) 3.78
夹紧油量(cm³) 9.3松开
油量(cm³) 7.2
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 6.8
有效夹紧力
活塞直径(mm) 25
气缸总行程(mm) 19
活塞夹紧面积(cm²) 4.91
活塞松开面积(cm²) 3.78
夹紧油量(cm³) 9.3松开
油量(cm³) 7.2
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 6.8
有效夹紧力
螺纹版本 M50x1.5
可用版本：
双作用型
单作用版本（弹簧复位）
活塞杆直径(mm) 20
活塞直径(mm) 34
气缸总行程(mm) 24.5
活塞夹紧面积(cm²) 9.08
活塞松开面积(cm²) 5.94
夹紧油量(cm³) 22.2松开
油量(cm³) 14.6
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 13.9
有效夹紧力
活塞直径(mm) 34
气缸总行程(mm) 24.5
活塞夹紧面积(cm²) 9.08
活塞松开面积(cm²) 5.94
夹紧油量(cm³) 22.2松开
油量(cm³) 14.6
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 13.9
有效夹紧力
墨盒
可用版本：
双作用型
活塞杆直径(mm) 8
活塞直径(mm) 23
气缸总行程(mm) 18.5
活塞夹紧面积(cm²) 4.15
活塞松开面积(cm²) 3.65
夹紧油量(cm³) 7.7松开
油量(cm³) 6.8
最大工作压力(Bar) 70
最大工作压力下的标称夹紧力 (Kn)* 2.2
有效夹紧力
活塞直径(mm) 23
气缸总行程(mm) 18.5
活塞夹紧面积(cm²) 4.15
活塞松开面积(cm²) 3.65
夹紧油量(cm³) 7.7松开
油量(cm³) 6.8
最大工作压力(Bar) 70
最大工作压力下的标称夹紧力 (Kn)* 2.2
有效夹紧力
墨盒
可用版本：
双作用型
活塞杆直径(mm) 8
活塞直径(mm) 12
气缸总行程(mm) 18.5
活塞夹紧面积(cm²) 1.13
活塞松开面积(cm²) 0.63
夹紧油量(cm³) 2.1松开
油量(cm³) 1.2
最大工作压力(Bar) 250
最大工作压力下的标称夹紧力 (Kn)* 2.2
活塞直径(mm) 12
气缸总行程(mm) 18.5
活塞夹紧面积(cm²) 1.13
活塞松开面积(cm²) 0.63
夹紧油量(cm³) 2.1松开
油量(cm³) 1.2
最大工作压力(Bar) 250
最大工作压力下的标称夹紧力 (Kn)* 2.2
有效夹紧力
墨盒
可用版本：
双作用型
活塞杆直径(mm) 8
活塞直径(mm) 14
气缸总行程(mm) 14
活塞夹紧面积(cm²) 1.54
活塞松开面积(cm²) 1.04
夹紧油量(cm³) 2.2松开
油量(cm³) 1.5
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 3
有效夹紧力
活塞直径(mm) 14
气缸总行程(mm) 14
活塞夹紧面积(cm²) 1.54
活塞松开面积(cm²) 1.04
夹紧油量(cm³) 2.2松开
油量(cm³) 1.5
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 3
有效夹紧力
墨盒
可用版本：
双作用型
活塞杆直径(mm) 10
活塞直径(mm) 20
气缸总行程(mm) 16
活塞夹紧面积(cm²) 3.14
活塞松开面积(cm²) 2.35
夹紧油量(cm³) 5松开
油量(cm³) 3.8
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 4
有效夹紧力
活塞直径(mm) 20
气缸总行程(mm) 16
活塞夹紧面积(cm²) 3.14
活塞松开面积(cm²) 2.35
夹紧油量(cm³) 5松开
油量(cm³) 3.8
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 4
有效夹紧力
墨盒
可用版本：
双作用型
活塞杆直径(mm) 12
活塞直径(mm) 15
气缸总行程(mm) 18.5
活塞夹紧面积(cm²) 4.91
活塞松开面积(cm²) 3.78
夹紧油量(cm³) 9.1松开
油量(cm³) 7
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 6.8
有效夹紧力
活塞直径(mm) 15
气缸总行程(mm) 18.5
活塞夹紧面积(cm²) 4.91
活塞松开面积(cm²) 3.78
夹紧油量(cm³) 9.1松开
油量(cm³) 7
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 6.8
有效夹紧力
上法兰
可用版本：
双作用型
活塞杆直径(mm) 12
活塞直径(mm) 25
气缸总行程(mm) 20.5
活塞夹紧面积(cm²) 4.91
活塞松开面积(cm²) 3.78
夹紧油量(cm³) 10.1松开
油量(cm³) 7.8
最大工作压力(Bar) 70
最大工作压力下的标称夹紧力 (Kn)* 2.5
有效夹紧力
活塞直径(mm) 25
气缸总行程(mm) 20.5
活塞夹紧面积(cm²) 4.91
活塞松开面积(cm²) 3.78
夹紧油量(cm³) 10.1松开
油量(cm³) 7.8
最大工作压力(Bar) 70
最大工作压力下的标称夹紧力 (Kn)* 2.5
有效夹紧力
墨盒
上法兰
可用版本：
双作用型
活塞杆直径(mm) 12
活塞直径(mm) 16
气缸总行程(mm) 24
活塞夹紧面积(cm²) 2.01
活塞松开面积(cm²) 0.88
夹紧油量(cm³) 4.8松开
油量(cm³) 2.1
最大工作压力(Bar) 250
最大工作压力下的标称夹紧力 (Kn)* 3.7
有效夹紧力
活塞直径(mm) 16
气缸总行程(mm) 24
活塞夹紧面积(cm²) 2.01
活塞松开面积(cm²) 0.88
夹紧油量(cm³) 4.8松开
油量(cm³) 2.1
最大工作压力(Bar) 250
最大工作压力下的标称夹紧力 (Kn)* 3.7
有效夹紧力
上法兰
可用版本：
双作用型
活塞杆直径(mm) 16
活塞直径(mm) 24
气缸总行程(mm) 24
活塞夹紧面积(cm²) 4.52
活塞松开面积(cm²) 2.51
夹紧油量(cm³) 10.8松开
油量(cm³) 6
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 8.8
活塞直径(mm) 24
气缸总行程(mm) 24
活塞夹紧面积(cm²) 4.52
活塞松开面积(cm²) 2.51
夹紧油量(cm³) 10.8松开
油量(cm³) 6
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 8.8
有效夹紧力
上法兰
可用版本：
双作用型
活塞杆直径(mm) 20
活塞直径(mm) 34
气缸总行程(mm) 24.5
活塞夹紧面积(cm²) 9.08
活塞松开面积(cm²) 5.94
夹紧油量(cm³) 22.2松开
油量(cm³) 14.6
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 13.9
活塞直径(mm) 34
气缸总行程(mm) 24.5
活塞夹紧面积(cm²) 9.08
活塞松开面积(cm²) 5.94
夹紧油量(cm³) 22.2松开
油量(cm³) 14.6
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 13.9
有效夹紧力
上法兰
可用版本：
双作用型
活塞杆直径 (mm) 8
活塞直径 (mm) 14
气缸总行程 (mm) 14
活塞夹紧面积 (cm²) 1.54
活塞松开面积 (cm²) /
夹紧油量 (cm³) 2.2松开
油量 (cm³) /
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 3
有效夹紧力
活塞直径 (mm) 14
气缸总行程 (mm) 14
活塞夹紧面积 (cm²) 1.54
活塞松开面积 (cm²) /
夹紧油量 (cm³) 2.2松开
油量 (cm³) /
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 3
有效夹紧力
缸体类型：
螺纹型 M32x1.5
可用版本：单作用版本（弹簧复位）
活塞杆直径 (mm) 10
活塞直径 (mm) 20
气缸总行程 (mm) 15
活塞夹紧面积 (cm²) 3.14
活塞松开面积 (cm²) /
夹紧油量 (cm³) 4.7松开
油量 (cm³) /
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 4
有效夹紧力
活塞直径 (mm) 20
气缸总行程 (mm) 15
活塞夹紧面积 (cm²) 3.14
活塞松开面积 (cm²) /
夹紧油量 (cm³) 4.7松开
油量 (cm³) /
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 4
有效夹紧力
螺纹版本 M40x1.5
可用版本：
双作用型
单作用版本（弹簧复位）
活塞杆直径(mm) 12
活塞直径(mm) 25
气缸总行程(mm) 19
活塞夹紧面积(cm²) 4.91
活塞松开面积(cm²) 3.78
夹紧油量(cm³) 9.3松开
油量(cm³) 7.2
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 6.8
有效夹紧力
活塞直径(mm) 25
气缸总行程(mm) 19
活塞夹紧面积(cm²) 4.91
活塞松开面积(cm²) 3.78
夹紧油量(cm³) 9.3松开
油量(cm³) 7.2
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 6.8
有效夹紧力
螺纹版本 M50x1.5
可用版本：
双作用型
单作用版本（弹簧复位）
活塞杆直径(mm) 20
活塞直径(mm) 34
气缸总行程(mm) 24.5
活塞夹紧面积(cm²) 9.08
活塞松开面积(cm²) 5.94
夹紧油量(cm³) 22.2松开
油量(cm³) 14.6
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 13.9
有效夹紧力
活塞直径(mm) 34
气缸总行程(mm) 24.5
活塞夹紧面积(cm²) 9.08
活塞松开面积(cm²) 5.94
夹紧油量(cm³) 22.2松开
油量(cm³) 14.6
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 13.9
有效夹紧力
墨盒
可用版本：
双作用型
活塞杆直径(mm) 8
活塞直径(mm) 23
气缸总行程(mm) 18.5
活塞夹紧面积(cm²) 4.15
活塞松开面积(cm²) 3.65
夹紧油量(cm³) 7.7松开
油量(cm³) 6.8
最大工作压力(Bar) 70
最大工作压力下的标称夹紧力 (Kn)* 2.2
有效夹紧力
活塞直径(mm) 23
气缸总行程(mm) 18.5
活塞夹紧面积(cm²) 4.15
活塞松开面积(cm²) 3.65
夹紧油量(cm³) 7.7松开
油量(cm³) 6.8
最大工作压力(Bar) 70
最大工作压力下的标称夹紧力 (Kn)* 2.2
有效夹紧力
墨盒
可用版本：
双作用型
活塞杆直径(mm) 8
活塞直径(mm) 12
气缸总行程(mm) 18.5
活塞夹紧面积(cm²) 1.13
活塞松开面积(cm²) 0.63
夹紧油量(cm³) 2.1松开
油量(cm³) 1.2
最大工作压力(Bar) 250
最大工作压力下的标称夹紧力 (Kn)* 2.2
活塞直径(mm) 12
气缸总行程(mm) 18.5
活塞夹紧面积(cm²) 1.13
活塞松开面积(cm²) 0.63
夹紧油量(cm³) 2.1松开
油量(cm³) 1.2
最大工作压力(Bar) 250
最大工作压力下的标称夹紧力 (Kn)* 2.2
有效夹紧力
墨盒
可用版本：
双作用型
活塞杆直径(mm) 8
活塞直径(mm) 14
气缸总行程(mm) 14
活塞夹紧面积(cm²) 1.54
活塞松开面积(cm²) 1.04
夹紧油量(cm³) 2.2松开
油量(cm³) 1.5
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 3
有效夹紧力
活塞直径(mm) 14
气缸总行程(mm) 14
活塞夹紧面积(cm²) 1.54
活塞松开面积(cm²) 1.04
夹紧油量(cm³) 2.2松开
油量(cm³) 1.5
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 3
有效夹紧力
墨盒
可用版本：
双作用型
活塞杆直径(mm) 10
活塞直径(mm) 20
气缸总行程(mm) 16
活塞夹紧面积(cm²) 3.14
活塞松开面积(cm²) 2.35
夹紧油量(cm³) 5松开
油量(cm³) 3.8
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 4
有效夹紧力
活塞直径(mm) 20
气缸总行程(mm) 16
活塞夹紧面积(cm²) 3.14
活塞松开面积(cm²) 2.35
夹紧油量(cm³) 5松开
油量(cm³) 3.8
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 4
有效夹紧力
墨盒
可用版本：
双作用型
活塞杆直径(mm) 12
活塞直径(mm) 15
气缸总行程(mm) 18.5
活塞夹紧面积(cm²) 4.91
活塞松开面积(cm²) 3.78
夹紧油量(cm³) 9.1松开
油量(cm³) 7
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 6.8
有效夹紧力
活塞直径(mm) 15
气缸总行程(mm) 18.5
活塞夹紧面积(cm²) 4.91
活塞松开面积(cm²) 3.78
夹紧油量(cm³) 9.1松开
油量(cm³) 7
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 6.8
有效夹紧力
上法兰
可用版本：
双作用型
活塞杆直径(mm) 12
活塞直径(mm) 25
气缸总行程(mm) 20.5
活塞夹紧面积(cm²) 4.91
活塞松开面积(cm²) 3.78
夹紧油量(cm³) 10.1松开
油量(cm³) 7.8
最大工作压力(Bar) 70
最大工作压力下的标称夹紧力 (Kn)* 2.5
有效夹紧力
活塞直径(mm) 25
气缸总行程(mm) 20.5
活塞夹紧面积(cm²) 4.91
活塞松开面积(cm²) 3.78
夹紧油量(cm³) 10.1松开
油量(cm³) 7.8
最大工作压力(Bar) 70
最大工作压力下的标称夹紧力 (Kn)* 2.5
有效夹紧力
墨盒
上法兰
可用版本：
双作用型
活塞杆直径(mm) 12
活塞直径(mm) 16
气缸总行程(mm) 24
活塞夹紧面积(cm²) 2.01
活塞松开面积(cm²) 0.88
夹紧油量(cm³) 4.8松开
油量(cm³) 2.1
最大工作压力(Bar) 250
最大工作压力下的标称夹紧力 (Kn)* 3.7
有效夹紧力
活塞直径(mm) 16
气缸总行程(mm) 24
活塞夹紧面积(cm²) 2.01
活塞松开面积(cm²) 0.88
夹紧油量(cm³) 4.8松开
油量(cm³) 2.1
最大工作压力(Bar) 250
最大工作压力下的标称夹紧力 (Kn)* 3.7
有效夹紧力
上法兰
可用版本：
双作用型
活塞杆直径(mm) 16
活塞直径(mm) 24
气缸总行程(mm) 24
活塞夹紧面积(cm²) 4.52
活塞松开面积(cm²) 2.51
夹紧油量(cm³) 10.8松开
油量(cm³) 6
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 8.8
活塞直径(mm) 24
气缸总行程(mm) 24
活塞夹紧面积(cm²) 4.52
活塞松开面积(cm²) 2.51
夹紧油量(cm³) 10.8松开
油量(cm³) 6
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 8.8
有效夹紧力
上法兰
可用版本：
双作用型
活塞杆直径(mm) 20
活塞直径(mm) 34
气缸总行程(mm) 24.5
活塞夹紧面积(cm²) 9.08
活塞松开面积(cm²) 5.94
夹紧油量(cm³) 22.2松开
油量(cm³) 14.6
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 13.9
活塞直径(mm) 34
气缸总行程(mm) 24.5
活塞夹紧面积(cm²) 9.08
活塞松开面积(cm²) 5.94
夹紧油量(cm³) 22.2松开
油量(cm³) 14.6
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 13.9
有效夹紧力
上法兰
可用版本：
双作用型
活塞杆直径 (mm) 8
活塞直径 (mm) 14
气缸总行程 (mm) 14
活塞夹紧面积 (cm²) 1.54
活塞松开面积 (cm²) /
夹紧油量 (cm³) 2.2松开
油量 (cm³) /
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 3
有效夹紧力
活塞直径 (mm) 14
气缸总行程 (mm) 14
活塞夹紧面积 (cm²) 1.54
活塞松开面积 (cm²) /
夹紧油量 (cm³) 2.2松开
油量 (cm³) /
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 3
有效夹紧力
缸体类型：
螺纹型 M32x1.5
可用版本：单作用版本（弹簧复位）
活塞杆直径 (mm) 10
活塞直径 (mm) 20
气缸总行程 (mm) 15
活塞夹紧面积 (cm²) 3.14
活塞松开面积 (cm²) /
夹紧油量 (cm³) 4.7松开
油量 (cm³) /
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 4
有效夹紧力
活塞直径 (mm) 20
气缸总行程 (mm) 15
活塞夹紧面积 (cm²) 3.14
活塞松开面积 (cm²) /
夹紧油量 (cm³) 4.7松开
油量 (cm³) /
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 4
有效夹紧力
螺纹版本 M40x1.5
可用版本：
双作用型
单作用版本（弹簧复位）
活塞杆直径(mm) 12
活塞直径(mm) 25
气缸总行程(mm) 19
活塞夹紧面积(cm²) 4.91
活塞松开面积(cm²) 3.78
夹紧油量(cm³) 9.3松开
油量(cm³) 7.2
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 6.8
有效夹紧力
活塞直径(mm) 25
气缸总行程(mm) 19
活塞夹紧面积(cm²) 4.91
活塞松开面积(cm²) 3.78
夹紧油量(cm³) 9.3松开
油量(cm³) 7.2
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 6.8
有效夹紧力
螺纹版本 M50x1.5
可用版本：
双作用型
单作用版本（弹簧复位）
活塞杆直径(mm) 20
活塞直径(mm) 34
气缸总行程(mm) 24.5
活塞夹紧面积(cm²) 9.08
活塞松开面积(cm²) 5.94
夹紧油量(cm³) 22.2松开
油量(cm³) 14.6
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 13.9
有效夹紧力
活塞直径(mm) 34
气缸总行程(mm) 24.5
活塞夹紧面积(cm²) 9.08
活塞松开面积(cm²) 5.94
夹紧油量(cm³) 22.2松开
油量(cm³) 14.6
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 13.9
有效夹紧力
墨盒
可用版本：
双作用型
活塞杆直径(mm) 8
活塞直径(mm) 23
气缸总行程(mm) 18.5
活塞夹紧面积(cm²) 4.15
活塞松开面积(cm²) 3.65
夹紧油量(cm³) 7.7松开
油量(cm³) 6.8
最大工作压力(Bar) 70
最大工作压力下的标称夹紧力 (Kn)* 2.2
有效夹紧力
活塞直径(mm) 23
气缸总行程(mm) 18.5
活塞夹紧面积(cm²) 4.15
活塞松开面积(cm²) 3.65
夹紧油量(cm³) 7.7松开
油量(cm³) 6.8
最大工作压力(Bar) 70
最大工作压力下的标称夹紧力 (Kn)* 2.2
有效夹紧力
墨盒
可用版本：
双作用型
活塞杆直径(mm) 8
活塞直径(mm) 12
气缸总行程(mm) 18.5
活塞夹紧面积(cm²) 1.13
活塞松开面积(cm²) 0.63
夹紧油量(cm³) 2.1松开
油量(cm³) 1.2
最大工作压力(Bar) 250
最大工作压力下的标称夹紧力 (Kn)* 2.2
活塞直径(mm) 12
气缸总行程(mm) 18.5
活塞夹紧面积(cm²) 1.13
活塞松开面积(cm²) 0.63
夹紧油量(cm³) 2.1松开
油量(cm³) 1.2
最大工作压力(Bar) 250
最大工作压力下的标称夹紧力 (Kn)* 2.2
有效夹紧力
墨盒
可用版本：
双作用型
活塞杆直径(mm) 8
活塞直径(mm) 14
气缸总行程(mm) 14
活塞夹紧面积(cm²) 1.54
活塞松开面积(cm²) 1.04
夹紧油量(cm³) 2.2松开
油量(cm³) 1.5
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 3
有效夹紧力
活塞直径(mm) 14
气缸总行程(mm) 14
活塞夹紧面积(cm²) 1.54
活塞松开面积(cm²) 1.04
夹紧油量(cm³) 2.2松开
油量(cm³) 1.5
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 3
有效夹紧力
墨盒
可用版本：
双作用型
活塞杆直径(mm) 10
活塞直径(mm) 20
气缸总行程(mm) 16
活塞夹紧面积(cm²) 3.14
活塞松开面积(cm²) 2.35
夹紧油量(cm³) 5松开
油量(cm³) 3.8
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 4
有效夹紧力
活塞直径(mm) 20
气缸总行程(mm) 16
活塞夹紧面积(cm²) 3.14
活塞松开面积(cm²) 2.35
夹紧油量(cm³) 5松开
油量(cm³) 3.8
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 4
有效夹紧力
墨盒
可用版本：
双作用型
活塞杆直径(mm) 12
活塞直径(mm) 15
气缸总行程(mm) 18.5
活塞夹紧面积(cm²) 4.91
活塞松开面积(cm²) 3.78
夹紧油量(cm³) 9.1松开
油量(cm³) 7
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 6.8
有效夹紧力
活塞直径(mm) 15
气缸总行程(mm) 18.5
活塞夹紧面积(cm²) 4.91
活塞松开面积(cm²) 3.78
夹紧油量(cm³) 9.1松开
油量(cm³) 7
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 6.8
有效夹紧力
上法兰
可用版本：
双作用型
活塞杆直径(mm) 12
活塞直径(mm) 25
气缸总行程(mm) 20.5
活塞夹紧面积(cm²) 4.91
活塞松开面积(cm²) 3.78
夹紧油量(cm³) 10.1松开
油量(cm³) 7.8
最大工作压力(Bar) 70
最大工作压力下的标称夹紧力 (Kn)* 2.5
有效夹紧力
活塞直径(mm) 25
气缸总行程(mm) 20.5
活塞夹紧面积(cm²) 4.91
活塞松开面积(cm²) 3.78
夹紧油量(cm³) 10.1松开
油量(cm³) 7.8
最大工作压力(Bar) 70
最大工作压力下的标称夹紧力 (Kn)* 2.5
有效夹紧力
墨盒
上法兰
可用版本：
双作用型
活塞杆直径(mm) 12
活塞直径(mm) 16
气缸总行程(mm) 24
活塞夹紧面积(cm²) 2.01
活塞松开面积(cm²) 0.88
夹紧油量(cm³) 4.8松开
油量(cm³) 2.1
最大工作压力(Bar) 250
最大工作压力下的标称夹紧力 (Kn)* 3.7
有效夹紧力
活塞直径(mm) 16
气缸总行程(mm) 24
活塞夹紧面积(cm²) 2.01
活塞松开面积(cm²) 0.88
夹紧油量(cm³) 4.8松开
油量(cm³) 2.1
最大工作压力(Bar) 250
最大工作压力下的标称夹紧力 (Kn)* 3.7
有效夹紧力
上法兰
可用版本：
双作用型
活塞杆直径(mm) 16
活塞直径(mm) 24
气缸总行程(mm) 24
活塞夹紧面积(cm²) 4.52
活塞松开面积(cm²) 2.51
夹紧油量(cm³) 10.8松开
油量(cm³) 6
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 8.8
活塞直径(mm) 24
气缸总行程(mm) 24
活塞夹紧面积(cm²) 4.52
活塞松开面积(cm²) 2.51
夹紧油量(cm³) 10.8松开
油量(cm³) 6
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 8.8
有效夹紧力
上法兰
可用版本：
双作用型
活塞杆直径(mm) 20
活塞直径(mm) 34
气缸总行程(mm) 24.5
活塞夹紧面积(cm²) 9.08
活塞松开面积(cm²) 5.94
夹紧油量(cm³) 22.2松开
油量(cm³) 14.6
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 13.9
活塞直径(mm) 34
气缸总行程(mm) 24.5
活塞夹紧面积(cm²) 9.08
活塞松开面积(cm²) 5.94
夹紧油量(cm³) 22.2松开
油量(cm³) 14.6
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 13.9
有效夹紧力
上法兰
可用版本：
双作用型
活塞杆直径 (mm) 8
活塞直径 (mm) 14
气缸总行程 (mm) 14
活塞夹紧面积 (cm²) 1.54
活塞松开面积 (cm²) /
夹紧油量 (cm³) 2.2松开
油量 (cm³) /
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 3
有效夹紧力
活塞直径 (mm) 14
气缸总行程 (mm) 14
活塞夹紧面积 (cm²) 1.54
活塞松开面积 (cm²) /
夹紧油量 (cm³) 2.2松开
油量 (cm³) /
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 3
有效夹紧力
缸体类型：
螺纹型 M32x1.5
可用版本：单作用版本（弹簧复位）
活塞杆直径 (mm) 10
活塞直径 (mm) 20
气缸总行程 (mm) 15
活塞夹紧面积 (cm²) 3.14
活塞松开面积 (cm²) /
夹紧油量 (cm³) 4.7松开
油量 (cm³) /
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 4
有效夹紧力
活塞直径 (mm) 20
气缸总行程 (mm) 15
活塞夹紧面积 (cm²) 3.14
活塞松开面积 (cm²) /
夹紧油量 (cm³) 4.7松开
油量 (cm³) /
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 4
有效夹紧力
螺纹版本 M40x1.5
可用版本：
双作用型
单作用版本（弹簧复位）
活塞杆直径(mm) 12
活塞直径(mm) 25
气缸总行程(mm) 19
活塞夹紧面积(cm²) 4.91
活塞松开面积(cm²) 3.78
夹紧油量(cm³) 9.3松开
油量(cm³) 7.2
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 6.8
有效夹紧力
活塞直径(mm) 25
气缸总行程(mm) 19
活塞夹紧面积(cm²) 4.91
活塞松开面积(cm²) 3.78
夹紧油量(cm³) 9.3松开
油量(cm³) 7.2
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 6.8
有效夹紧力
螺纹版本 M50x1.5
可用版本：
双作用型
单作用版本（弹簧复位）
活塞杆直径(mm) 20
活塞直径(mm) 34
气缸总行程(mm) 24.5
活塞夹紧面积(cm²) 9.08
活塞松开面积(cm²) 5.94
夹紧油量(cm³) 22.2松开
油量(cm³) 14.6
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 13.9
有效夹紧力
活塞直径(mm) 34
气缸总行程(mm) 24.5
活塞夹紧面积(cm²) 9.08
活塞松开面积(cm²) 5.94
夹紧油量(cm³) 22.2松开
油量(cm³) 14.6
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 13.9
有效夹紧力
墨盒
可用版本：
双作用型
活塞杆直径(mm) 8
活塞直径(mm) 23
气缸总行程(mm) 18.5
活塞夹紧面积(cm²) 4.15
活塞松开面积(cm²) 3.65
夹紧油量(cm³) 7.7松开
油量(cm³) 6.8
最大工作压力(Bar) 70
最大工作压力下的标称夹紧力 (Kn)* 2.2
有效夹紧力
活塞直径(mm) 23
气缸总行程(mm) 18.5
活塞夹紧面积(cm²) 4.15
活塞松开面积(cm²) 3.65
夹紧油量(cm³) 7.7松开
油量(cm³) 6.8
最大工作压力(Bar) 70
最大工作压力下的标称夹紧力 (Kn)* 2.2
有效夹紧力
墨盒
可用版本：
双作用型
活塞杆直径(mm) 8
活塞直径(mm) 12
气缸总行程(mm) 18.5
活塞夹紧面积(cm²) 1.13
活塞松开面积(cm²) 0.63
夹紧油量(cm³) 2.1松开
油量(cm³) 1.2
最大工作压力(Bar) 250
最大工作压力下的标称夹紧力 (Kn)* 2.2
活塞直径(mm) 12
气缸总行程(mm) 18.5
活塞夹紧面积(cm²) 1.13
活塞松开面积(cm²) 0.63
夹紧油量(cm³) 2.1松开
油量(cm³) 1.2
最大工作压力(Bar) 250
最大工作压力下的标称夹紧力 (Kn)* 2.2
有效夹紧力
墨盒
可用版本：
双作用型
活塞杆直径(mm) 8
活塞直径(mm) 14
气缸总行程(mm) 14
活塞夹紧面积(cm²) 1.54
活塞松开面积(cm²) 1.04
夹紧油量(cm³) 2.2松开
油量(cm³) 1.5
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 3
有效夹紧力
活塞直径(mm) 14
气缸总行程(mm) 14
活塞夹紧面积(cm²) 1.54
活塞松开面积(cm²) 1.04
夹紧油量(cm³) 2.2松开
油量(cm³) 1.5
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 3
有效夹紧力
墨盒
可用版本：
双作用型
活塞杆直径(mm) 10
活塞直径(mm) 20
气缸总行程(mm) 16
活塞夹紧面积(cm²) 3.14
活塞松开面积(cm²) 2.35
夹紧油量(cm³) 5松开
油量(cm³) 3.8
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 4
有效夹紧力
活塞直径(mm) 20
气缸总行程(mm) 16
活塞夹紧面积(cm²) 3.14
活塞松开面积(cm²) 2.35
夹紧油量(cm³) 5松开
油量(cm³) 3.8
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 4
有效夹紧力
墨盒
可用版本：
双作用型
活塞杆直径(mm) 12
活塞直径(mm) 15
气缸总行程(mm) 18.5
活塞夹紧面积(cm²) 4.91
活塞松开面积(cm²) 3.78
夹紧油量(cm³) 9.1松开
油量(cm³) 7
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 6.8
有效夹紧力
活塞直径(mm) 15
气缸总行程(mm) 18.5
活塞夹紧面积(cm²) 4.91
活塞松开面积(cm²) 3.78
夹紧油量(cm³) 9.1松开
油量(cm³) 7
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 6.8
有效夹紧力
上法兰
可用版本：
双作用型
活塞杆直径(mm) 12
活塞直径(mm) 25
气缸总行程(mm) 20.5
活塞夹紧面积(cm²) 4.91
活塞松开面积(cm²) 3.78
夹紧油量(cm³) 10.1松开
油量(cm³) 7.8
最大工作压力(Bar) 70
最大工作压力下的标称夹紧力 (Kn)* 2.5
有效夹紧力
活塞直径(mm) 25
气缸总行程(mm) 20.5
活塞夹紧面积(cm²) 4.91
活塞松开面积(cm²) 3.78
夹紧油量(cm³) 10.1松开
油量(cm³) 7.8
最大工作压力(Bar) 70
最大工作压力下的标称夹紧力 (Kn)* 2.5
有效夹紧力
墨盒
上法兰
可用版本：
双作用型
活塞杆直径(mm) 12
活塞直径(mm) 16
气缸总行程(mm) 24
活塞夹紧面积(cm²) 2.01
活塞松开面积(cm²) 0.88
夹紧油量(cm³) 4.8松开
油量(cm³) 2.1
最大工作压力(Bar) 250
最大工作压力下的标称夹紧力 (Kn)* 3.7
有效夹紧力
活塞直径(mm) 16
气缸总行程(mm) 24
活塞夹紧面积(cm²) 2.01
活塞松开面积(cm²) 0.88
夹紧油量(cm³) 4.8松开
油量(cm³) 2.1
最大工作压力(Bar) 250
最大工作压力下的标称夹紧力 (Kn)* 3.7
有效夹紧力
上法兰
可用版本：
双作用型
活塞杆直径(mm) 16
活塞直径(mm) 24
气缸总行程(mm) 24
活塞夹紧面积(cm²) 4.52
活塞松开面积(cm²) 2.51
夹紧油量(cm³) 10.8松开
油量(cm³) 6
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 8.8
活塞直径(mm) 24
气缸总行程(mm) 24
活塞夹紧面积(cm²) 4.52
活塞松开面积(cm²) 2.51
夹紧油量(cm³) 10.8松开
油量(cm³) 6
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 8.8
有效夹紧力
上法兰
可用版本：
双作用型
活塞杆直径(mm) 20
活塞直径(mm) 34
气缸总行程(mm) 24.5
活塞夹紧面积(cm²) 9.08
活塞松开面积(cm²) 5.94
夹紧油量(cm³) 22.2松开
油量(cm³) 14.6
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 13.9
活塞直径(mm) 34
气缸总行程(mm) 24.5
活塞夹紧面积(cm²) 9.08
活塞松开面积(cm²) 5.94
夹紧油量(cm³) 22.2松开
油量(cm³) 14.6
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 13.9
有效夹紧力
上法兰
可用版本：
双作用型
活塞杆直径 (mm) 8
活塞直径 (mm) 14
气缸总行程 (mm) 14
活塞夹紧面积 (cm²) 1.54
活塞松开面积 (cm²) /
夹紧油量 (cm³) 2.2松开
油量 (cm³) /
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 3
有效夹紧力
活塞直径 (mm) 14
气缸总行程 (mm) 14
活塞夹紧面积 (cm²) 1.54
活塞松开面积 (cm²) /
夹紧油量 (cm³) 2.2松开
油量 (cm³) /
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 3
有效夹紧力
缸体类型：
螺纹型 M32x1.5
可用版本：单作用版本（弹簧复位）
活塞杆直径 (mm) 10
活塞直径 (mm) 20
气缸总行程 (mm) 15
活塞夹紧面积 (cm²) 3.14
活塞松开面积 (cm²) /
夹紧油量 (cm³) 4.7松开
油量 (cm³) /
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 4
有效夹紧力
活塞直径 (mm) 20
气缸总行程 (mm) 15
活塞夹紧面积 (cm²) 3.14
活塞松开面积 (cm²) /
夹紧油量 (cm³) 4.7松开
油量 (cm³) /
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 4
有效夹紧力
螺纹版本 M40x1.5
可用版本：
双作用型
单作用版本（弹簧复位）
活塞杆直径(mm) 12
活塞直径(mm) 25
气缸总行程(mm) 19
活塞夹紧面积(cm²) 4.91
活塞松开面积(cm²) 3.78
夹紧油量(cm³) 9.3松开
油量(cm³) 7.2
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 6.8
有效夹紧力
活塞直径(mm) 25
气缸总行程(mm) 19
活塞夹紧面积(cm²) 4.91
活塞松开面积(cm²) 3.78
夹紧油量(cm³) 9.3松开
油量(cm³) 7.2
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 6.8
有效夹紧力
螺纹版本 M50x1.5
可用版本：
双作用型
单作用版本（弹簧复位）
活塞杆直径(mm) 20
活塞直径(mm) 34
气缸总行程(mm) 24.5
活塞夹紧面积(cm²) 9.08
活塞松开面积(cm²) 5.94
夹紧油量(cm³) 22.2松开
油量(cm³) 14.6
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 13.9
有效夹紧力
活塞直径(mm) 34
气缸总行程(mm) 24.5
活塞夹紧面积(cm²) 9.08
活塞松开面积(cm²) 5.94
夹紧油量(cm³) 22.2松开
油量(cm³) 14.6
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 13.9
有效夹紧力
墨盒
可用版本：
双作用型
活塞杆直径(mm) 8
活塞直径(mm) 23
气缸总行程(mm) 18.5
活塞夹紧面积(cm²) 4.15
活塞松开面积(cm²) 3.65
夹紧油量(cm³) 7.7松开
油量(cm³) 6.8
最大工作压力(Bar) 70
最大工作压力下的标称夹紧力 (Kn)* 2.2
有效夹紧力
活塞直径(mm) 23
气缸总行程(mm) 18.5
活塞夹紧面积(cm²) 4.15
活塞松开面积(cm²) 3.65
夹紧油量(cm³) 7.7松开
油量(cm³) 6.8
最大工作压力(Bar) 70
最大工作压力下的标称夹紧力 (Kn)* 2.2
有效夹紧力
墨盒
可用版本：
双作用型
活塞杆直径(mm) 8
活塞直径(mm) 12
气缸总行程(mm) 18.5
活塞夹紧面积(cm²) 1.13
活塞松开面积(cm²) 0.63
夹紧油量(cm³) 2.1松开
油量(cm³) 1.2
最大工作压力(Bar) 250
最大工作压力下的标称夹紧力 (Kn)* 2.2
活塞直径(mm) 12
气缸总行程(mm) 18.5
活塞夹紧面积(cm²) 1.13
活塞松开面积(cm²) 0.63
夹紧油量(cm³) 2.1松开
油量(cm³) 1.2
最大工作压力(Bar) 250
最大工作压力下的标称夹紧力 (Kn)* 2.2
有效夹紧力
墨盒
可用版本：
双作用型
活塞杆直径(mm) 8
活塞直径(mm) 14
气缸总行程(mm) 14
活塞夹紧面积(cm²) 1.54
活塞松开面积(cm²) 1.04
夹紧油量(cm³) 2.2松开
油量(cm³) 1.5
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 3
有效夹紧力
活塞直径(mm) 14
气缸总行程(mm) 14
活塞夹紧面积(cm²) 1.54
活塞松开面积(cm²) 1.04
夹紧油量(cm³) 2.2松开
油量(cm³) 1.5
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 3
有效夹紧力
墨盒
可用版本：
双作用型
活塞杆直径(mm) 10
活塞直径(mm) 20
气缸总行程(mm) 16
活塞夹紧面积(cm²) 3.14
活塞松开面积(cm²) 2.35
夹紧油量(cm³) 5松开
油量(cm³) 3.8
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 4
有效夹紧力
活塞直径(mm) 20
气缸总行程(mm) 16
活塞夹紧面积(cm²) 3.14
活塞松开面积(cm²) 2.35
夹紧油量(cm³) 5松开
油量(cm³) 3.8
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 4
有效夹紧力
墨盒
可用版本：
双作用型
活塞杆直径(mm) 12
活塞直径(mm) 15
气缸总行程(mm) 18.5
活塞夹紧面积(cm²) 4.91
活塞松开面积(cm²) 3.78
夹紧油量(cm³) 9.1松开
油量(cm³) 7
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 6.8
有效夹紧力
活塞直径(mm) 15
气缸总行程(mm) 18.5
活塞夹紧面积(cm²) 4.91
活塞松开面积(cm²) 3.78
夹紧油量(cm³) 9.1松开
油量(cm³) 7
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 6.8
有效夹紧力
上法兰
可用版本：
双作用型
活塞杆直径(mm) 12
活塞直径(mm) 25
气缸总行程(mm) 20.5
活塞夹紧面积(cm²) 4.91
活塞松开面积(cm²) 3.78
夹紧油量(cm³) 10.1松开
油量(cm³) 7.8
最大工作压力(Bar) 70
最大工作压力下的标称夹紧力 (Kn)* 2.5
有效夹紧力
活塞直径(mm) 25
气缸总行程(mm) 20.5
活塞夹紧面积(cm²) 4.91
活塞松开面积(cm²) 3.78
夹紧油量(cm³) 10.1松开
油量(cm³) 7.8
最大工作压力(Bar) 70
最大工作压力下的标称夹紧力 (Kn)* 2.5
有效夹紧力
墨盒
上法兰
可用版本：
双作用型
活塞杆直径(mm) 12
活塞直径(mm) 16
气缸总行程(mm) 24
活塞夹紧面积(cm²) 2.01
活塞松开面积(cm²) 0.88
夹紧油量(cm³) 4.8松开
油量(cm³) 2.1
最大工作压力(Bar) 250
最大工作压力下的标称夹紧力 (Kn)* 3.7
有效夹紧力
活塞直径(mm) 16
气缸总行程(mm) 24
活塞夹紧面积(cm²) 2.01
活塞松开面积(cm²) 0.88
夹紧油量(cm³) 4.8松开
油量(cm³) 2.1
最大工作压力(Bar) 250
最大工作压力下的标称夹紧力 (Kn)* 3.7
有效夹紧力
上法兰
可用版本：
双作用型
活塞杆直径(mm) 16
活塞直径(mm) 24
气缸总行程(mm) 24
活塞夹紧面积(cm²) 4.52
活塞松开面积(cm²) 2.51
夹紧油量(cm³) 10.8松开
油量(cm³) 6
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 8.8
活塞直径(mm) 24
气缸总行程(mm) 24
活塞夹紧面积(cm²) 4.52
活塞松开面积(cm²) 2.51
夹紧油量(cm³) 10.8松开
油量(cm³) 6
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 8.8
有效夹紧力
上法兰
可用版本：
双作用型
活塞杆直径(mm) 20
活塞直径(mm) 34
气缸总行程(mm) 24.5
活塞夹紧面积(cm²) 9.08
活塞松开面积(cm²) 5.94
夹紧油量(cm³) 22.2松开
油量(cm³) 14.6
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 13.9
活塞直径(mm) 34
气缸总行程(mm) 24.5
活塞夹紧面积(cm²) 9.08
活塞松开面积(cm²) 5.94
夹紧油量(cm³) 22.2松开
油量(cm³) 14.6
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 13.9
有效夹紧力
上法兰
可用版本：
双作用型
活塞杆直径 (mm) 8
活塞直径 (mm) 14
气缸总行程 (mm) 14
活塞夹紧面积 (cm²) 1.54
活塞松开面积 (cm²) /
夹紧油量 (cm³) 2.2松开
油量 (cm³) /
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 3
有效夹紧力
活塞直径 (mm) 14
气缸总行程 (mm) 14
活塞夹紧面积 (cm²) 1.54
活塞松开面积 (cm²) /
夹紧油量 (cm³) 2.2松开
油量 (cm³) /
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 3
有效夹紧力
缸体类型：
螺纹型 M32x1.5
可用版本：单作用版本（弹簧复位）
活塞杆直径 (mm) 10
活塞直径 (mm) 20
气缸总行程 (mm) 15
活塞夹紧面积 (cm²) 3.14
活塞松开面积 (cm²) /
夹紧油量 (cm³) 4.7松开
油量 (cm³) /
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 4
有效夹紧力
活塞直径 (mm) 20
气缸总行程 (mm) 15
活塞夹紧面积 (cm²) 3.14
活塞松开面积 (cm²) /
夹紧油量 (cm³) 4.7松开
油量 (cm³) /
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 4
有效夹紧力
螺纹版本 M40x1.5
可用版本：
双作用型
单作用版本（弹簧复位）
活塞杆直径(mm) 12
活塞直径(mm) 25
气缸总行程(mm) 19
活塞夹紧面积(cm²) 4.91
活塞松开面积(cm²) 3.78
夹紧油量(cm³) 9.3松开
油量(cm³) 7.2
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 6.8
有效夹紧力
活塞直径(mm) 25
气缸总行程(mm) 19
活塞夹紧面积(cm²) 4.91
活塞松开面积(cm²) 3.78
夹紧油量(cm³) 9.3松开
油量(cm³) 7.2
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 6.8
有效夹紧力
螺纹版本 M50x1.5
可用版本：
双作用型
单作用版本（弹簧复位）
活塞杆直径(mm) 20
活塞直径(mm) 34
气缸总行程(mm) 24.5
活塞夹紧面积(cm²) 9.08
活塞松开面积(cm²) 5.94
夹紧油量(cm³) 22.2松开
油量(cm³) 14.6
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 13.9
有效夹紧力
活塞直径(mm) 34
气缸总行程(mm) 24.5
活塞夹紧面积(cm²) 9.08
活塞松开面积(cm²) 5.94
夹紧油量(cm³) 22.2松开
油量(cm³) 14.6
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 13.9
有效夹紧力
墨盒
可用版本：
双作用型
活塞杆直径(mm) 8
活塞直径(mm) 23
气缸总行程(mm) 18.5
活塞夹紧面积(cm²) 4.15
活塞松开面积(cm²) 3.65
夹紧油量(cm³) 7.7松开
油量(cm³) 6.8
最大工作压力(Bar) 70
最大工作压力下的标称夹紧力 (Kn)* 2.2
有效夹紧力
活塞直径(mm) 23
气缸总行程(mm) 18.5
活塞夹紧面积(cm²) 4.15
活塞松开面积(cm²) 3.65
夹紧油量(cm³) 7.7松开
油量(cm³) 6.8
最大工作压力(Bar) 70
最大工作压力下的标称夹紧力 (Kn)* 2.2
有效夹紧力
墨盒
可用版本：
双作用型
活塞杆直径(mm) 8
活塞直径(mm) 12
气缸总行程(mm) 18.5
活塞夹紧面积(cm²) 1.13
活塞松开面积(cm²) 0.63
夹紧油量(cm³) 2.1松开
油量(cm³) 1.2
最大工作压力(Bar) 250
最大工作压力下的标称夹紧力 (Kn)* 2.2
活塞直径(mm) 12
气缸总行程(mm) 18.5
活塞夹紧面积(cm²) 1.13
活塞松开面积(cm²) 0.63
夹紧油量(cm³) 2.1松开
油量(cm³) 1.2
最大工作压力(Bar) 250
最大工作压力下的标称夹紧力 (Kn)* 2.2
有效夹紧力
墨盒
可用版本：
双作用型
活塞杆直径(mm) 8
活塞直径(mm) 14
气缸总行程(mm) 14
活塞夹紧面积(cm²) 1.54
活塞松开面积(cm²) 1.04
夹紧油量(cm³) 2.2松开
油量(cm³) 1.5
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 3
有效夹紧力
活塞直径(mm) 14
气缸总行程(mm) 14
活塞夹紧面积(cm²) 1.54
活塞松开面积(cm²) 1.04
夹紧油量(cm³) 2.2松开
油量(cm³) 1.5
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 3
有效夹紧力
墨盒
可用版本：
双作用型
活塞杆直径(mm) 10
活塞直径(mm) 20
气缸总行程(mm) 16
活塞夹紧面积(cm²) 3.14
活塞松开面积(cm²) 2.35
夹紧油量(cm³) 5松开
油量(cm³) 3.8
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 4
有效夹紧力
活塞直径(mm) 20
气缸总行程(mm) 16
活塞夹紧面积(cm²) 3.14
活塞松开面积(cm²) 2.35
夹紧油量(cm³) 5松开
油量(cm³) 3.8
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 4
有效夹紧力
墨盒
可用版本：
双作用型
活塞杆直径(mm) 12
活塞直径(mm) 15
气缸总行程(mm) 18.5
活塞夹紧面积(cm²) 4.91
活塞松开面积(cm²) 3.78
夹紧油量(cm³) 9.1松开
油量(cm³) 7
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 6.8
有效夹紧力
活塞直径(mm) 15
气缸总行程(mm) 18.5
活塞夹紧面积(cm²) 4.91
活塞松开面积(cm²) 3.78
夹紧油量(cm³) 9.1松开
油量(cm³) 7
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 6.8
有效夹紧力
上法兰
可用版本：
双作用型
活塞杆直径(mm) 12
活塞直径(mm) 25
气缸总行程(mm) 20.5
活塞夹紧面积(cm²) 4.91
活塞松开面积(cm²) 3.78
夹紧油量(cm³) 10.1松开
油量(cm³) 7.8
最大工作压力(Bar) 70
最大工作压力下的标称夹紧力 (Kn)* 2.5
有效夹紧力
活塞直径(mm) 25
气缸总行程(mm) 20.5
活塞夹紧面积(cm²) 4.91
活塞松开面积(cm²) 3.78
夹紧油量(cm³) 10.1松开
油量(cm³) 7.8
最大工作压力(Bar) 70
最大工作压力下的标称夹紧力 (Kn)* 2.5
有效夹紧力
墨盒
上法兰
可用版本：
双作用型
活塞杆直径(mm) 12
活塞直径(mm) 16
气缸总行程(mm) 24
活塞夹紧面积(cm²) 2.01
活塞松开面积(cm²) 0.88
夹紧油量(cm³) 4.8松开
油量(cm³) 2.1
最大工作压力(Bar) 250
最大工作压力下的标称夹紧力 (Kn)* 3.7
有效夹紧力
活塞直径(mm) 16
气缸总行程(mm) 24
活塞夹紧面积(cm²) 2.01
活塞松开面积(cm²) 0.88
夹紧油量(cm³) 4.8松开
油量(cm³) 2.1
最大工作压力(Bar) 250
最大工作压力下的标称夹紧力 (Kn)* 3.7
有效夹紧力
上法兰
可用版本：
双作用型
活塞杆直径(mm) 16
活塞直径(mm) 24
气缸总行程(mm) 24
活塞夹紧面积(cm²) 4.52
活塞松开面积(cm²) 2.51
夹紧油量(cm³) 10.8松开
油量(cm³) 6
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 8.8
活塞直径(mm) 24
气缸总行程(mm) 24
活塞夹紧面积(cm²) 4.52
活塞松开面积(cm²) 2.51
夹紧油量(cm³) 10.8松开
油量(cm³) 6
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 8.8
有效夹紧力
上法兰
可用版本：
双作用型
活塞杆直径(mm) 20
活塞直径(mm) 34
气缸总行程(mm) 24.5
活塞夹紧面积(cm²) 9.08
活塞松开面积(cm²) 5.94
夹紧油量(cm³) 22.2松开
油量(cm³) 14.6
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 13.9
活塞直径(mm) 34
气缸总行程(mm) 24.5
活塞夹紧面积(cm²) 9.08
活塞松开面积(cm²) 5.94
夹紧油量(cm³) 22.2松开
油量(cm³) 14.6
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 13.9
有效夹紧力
上法兰
可用版本：
双作用型
活塞杆直径 (mm) 8
活塞直径 (mm) 14
气缸总行程 (mm) 14
活塞夹紧面积 (cm²) 1.54
活塞松开面积 (cm²) /
夹紧油量 (cm³) 2.2松开
油量 (cm³) /
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 3
有效夹紧力
活塞直径 (mm) 14
气缸总行程 (mm) 14
活塞夹紧面积 (cm²) 1.54
活塞松开面积 (cm²) /
夹紧油量 (cm³) 2.2松开
油量 (cm³) /
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 3
有效夹紧力
缸体类型：
螺纹型 M32x1.5
可用版本：单作用版本（弹簧复位）
活塞杆直径 (mm) 10
活塞直径 (mm) 20
气缸总行程 (mm) 15
活塞夹紧面积 (cm²) 3.14
活塞松开面积 (cm²) /
夹紧油量 (cm³) 4.7松开
油量 (cm³) /
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 4
有效夹紧力
活塞直径 (mm) 20
气缸总行程 (mm) 15
活塞夹紧面积 (cm²) 3.14
活塞松开面积 (cm²) /
夹紧油量 (cm³) 4.7松开
油量 (cm³) /
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 4
有效夹紧力
螺纹版本 M40x1.5
可用版本：
双作用型
单作用版本（弹簧复位）
活塞杆直径(mm) 12
活塞直径(mm) 25
气缸总行程(mm) 19
活塞夹紧面积(cm²) 4.91
活塞松开面积(cm²) 3.78
夹紧油量(cm³) 9.3松开
油量(cm³) 7.2
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 6.8
有效夹紧力
活塞直径(mm) 25
气缸总行程(mm) 19
活塞夹紧面积(cm²) 4.91
活塞松开面积(cm²) 3.78
夹紧油量(cm³) 9.3松开
油量(cm³) 7.2
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 6.8
有效夹紧力
螺纹版本 M50x1.5
可用版本：
双作用型
单作用版本（弹簧复位）
活塞杆直径(mm) 20
活塞直径(mm) 34
气缸总行程(mm) 24.5
活塞夹紧面积(cm²) 9.08
活塞松开面积(cm²) 5.94
夹紧油量(cm³) 22.2松开
油量(cm³) 14.6
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 13.9
有效夹紧力
活塞直径(mm) 34
气缸总行程(mm) 24.5
活塞夹紧面积(cm²) 9.08
活塞松开面积(cm²) 5.94
夹紧油量(cm³) 22.2松开
油量(cm³) 14.6
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 13.9
有效夹紧力
墨盒
可用版本：
双作用型
活塞杆直径(mm) 8
活塞直径(mm) 23
气缸总行程(mm) 18.5
活塞夹紧面积(cm²) 4.15
活塞松开面积(cm²) 3.65
夹紧油量(cm³) 7.7松开
油量(cm³) 6.8
最大工作压力(Bar) 70
最大工作压力下的标称夹紧力 (Kn)* 2.2
有效夹紧力
活塞直径(mm) 23
气缸总行程(mm) 18.5
活塞夹紧面积(cm²) 4.15
活塞松开面积(cm²) 3.65
夹紧油量(cm³) 7.7松开
油量(cm³) 6.8
最大工作压力(Bar) 70
最大工作压力下的标称夹紧力 (Kn)* 2.2
有效夹紧力
墨盒
可用版本：
双作用型
活塞杆直径(mm) 8
活塞直径(mm) 12
气缸总行程(mm) 18.5
活塞夹紧面积(cm²) 1.13
活塞松开面积(cm²) 0.63
夹紧油量(cm³) 2.1松开
油量(cm³) 1.2
最大工作压力(Bar) 250
最大工作压力下的标称夹紧力 (Kn)* 2.2
活塞直径(mm) 12
气缸总行程(mm) 18.5
活塞夹紧面积(cm²) 1.13
活塞松开面积(cm²) 0.63
夹紧油量(cm³) 2.1松开
油量(cm³) 1.2
最大工作压力(Bar) 250
最大工作压力下的标称夹紧力 (Kn)* 2.2
有效夹紧力
墨盒
可用版本：
双作用型
活塞杆直径(mm) 8
活塞直径(mm) 14
气缸总行程(mm) 14
活塞夹紧面积(cm²) 1.54
活塞松开面积(cm²) 1.04
夹紧油量(cm³) 2.2松开
油量(cm³) 1.5
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 3
有效夹紧力
活塞直径(mm) 14
气缸总行程(mm) 14
活塞夹紧面积(cm²) 1.54
活塞松开面积(cm²) 1.04
夹紧油量(cm³) 2.2松开
油量(cm³) 1.5
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 3
有效夹紧力
墨盒
可用版本：
双作用型
活塞杆直径(mm) 10
活塞直径(mm) 20
气缸总行程(mm) 16
活塞夹紧面积(cm²) 3.14
活塞松开面积(cm²) 2.35
夹紧油量(cm³) 5松开
油量(cm³) 3.8
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 4
有效夹紧力
活塞直径(mm) 20
气缸总行程(mm) 16
活塞夹紧面积(cm²) 3.14
活塞松开面积(cm²) 2.35
夹紧油量(cm³) 5松开
油量(cm³) 3.8
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 4
有效夹紧力
墨盒
可用版本：
双作用型
活塞杆直径(mm) 12
活塞直径(mm) 15
气缸总行程(mm) 18.5
活塞夹紧面积(cm²) 4.91
活塞松开面积(cm²) 3.78
夹紧油量(cm³) 9.1松开
油量(cm³) 7
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 6.8
有效夹紧力
活塞直径(mm) 15
气缸总行程(mm) 18.5
活塞夹紧面积(cm²) 4.91
活塞松开面积(cm²) 3.78
夹紧油量(cm³) 9.1松开
油量(cm³) 7
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 6.8
有效夹紧力
上法兰
可用版本：
双作用型
活塞杆直径(mm) 12
活塞直径(mm) 25
气缸总行程(mm) 20.5
活塞夹紧面积(cm²) 4.91
活塞松开面积(cm²) 3.78
夹紧油量(cm³) 10.1松开
油量(cm³) 7.8
最大工作压力(Bar) 70
最大工作压力下的标称夹紧力 (Kn)* 2.5
有效夹紧力
活塞直径(mm) 25
气缸总行程(mm) 20.5
活塞夹紧面积(cm²) 4.91
活塞松开面积(cm²) 3.78
夹紧油量(cm³) 10.1松开
油量(cm³) 7.8
最大工作压力(Bar) 70
最大工作压力下的标称夹紧力 (Kn)* 2.5
有效夹紧力
墨盒
上法兰
可用版本：
双作用型
活塞杆直径(mm) 12
活塞直径(mm) 16
气缸总行程(mm) 24
活塞夹紧面积(cm²) 2.01
活塞松开面积(cm²) 0.88
夹紧油量(cm³) 4.8松开
油量(cm³) 2.1
最大工作压力(Bar) 250
最大工作压力下的标称夹紧力 (Kn)* 3.7
有效夹紧力
活塞直径(mm) 16
气缸总行程(mm) 24
活塞夹紧面积(cm²) 2.01
活塞松开面积(cm²) 0.88
夹紧油量(cm³) 4.8松开
油量(cm³) 2.1
最大工作压力(Bar) 250
最大工作压力下的标称夹紧力 (Kn)* 3.7
有效夹紧力
上法兰
可用版本：
双作用型
活塞杆直径(mm) 16
活塞直径(mm) 24
气缸总行程(mm) 24
活塞夹紧面积(cm²) 4.52
活塞松开面积(cm²) 2.51
夹紧油量(cm³) 10.8松开
油量(cm³) 6
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 8.8
活塞直径(mm) 24
气缸总行程(mm) 24
活塞夹紧面积(cm²) 4.52
活塞松开面积(cm²) 2.51
夹紧油量(cm³) 10.8松开
油量(cm³) 6
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 8.8
有效夹紧力
上法兰
可用版本：
双作用型
活塞杆直径(mm) 20
活塞直径(mm) 34
气缸总行程(mm) 24.5
活塞夹紧面积(cm²) 9.08
活塞松开面积(cm²) 5.94
夹紧油量(cm³) 22.2松开
油量(cm³) 14.6
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 13.9
活塞直径(mm) 34
气缸总行程(mm) 24.5
活塞夹紧面积(cm²) 9.08
活塞松开面积(cm²) 5.94
夹紧油量(cm³) 22.2松开
油量(cm³) 14.6
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 13.9
有效夹紧力
上法兰
可用版本：
双作用型
活塞杆直径 (mm) 8
活塞直径 (mm) 14
气缸总行程 (mm) 14
活塞夹紧面积 (cm²) 1.54
活塞松开面积 (cm²) /
夹紧油量 (cm³) 2.2松开
油量 (cm³) /
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 3
有效夹紧力
活塞直径 (mm) 14
气缸总行程 (mm) 14
活塞夹紧面积 (cm²) 1.54
活塞松开面积 (cm²) /
夹紧油量 (cm³) 2.2松开
油量 (cm³) /
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 3
有效夹紧力
缸体类型：
螺纹型 M32x1.5
可用版本：单作用版本（弹簧复位）
活塞杆直径 (mm) 10
活塞直径 (mm) 20
气缸总行程 (mm) 15
活塞夹紧面积 (cm²) 3.14
活塞松开面积 (cm²) /
夹紧油量 (cm³) 4.7松开
油量 (cm³) /
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 4
有效夹紧力
活塞直径 (mm) 20
气缸总行程 (mm) 15
活塞夹紧面积 (cm²) 3.14
活塞松开面积 (cm²) /
夹紧油量 (cm³) 4.7松开
油量 (cm³) /
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 4
有效夹紧力
螺纹版本 M40x1.5
可用版本：
双作用型
单作用版本（弹簧复位）
活塞杆直径(mm) 12
活塞直径(mm) 25
气缸总行程(mm) 19
活塞夹紧面积(cm²) 4.91
活塞松开面积(cm²) 3.78
夹紧油量(cm³) 9.3松开
油量(cm³) 7.2
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 6.8
有效夹紧力
活塞直径(mm) 25
气缸总行程(mm) 19
活塞夹紧面积(cm²) 4.91
活塞松开面积(cm²) 3.78
夹紧油量(cm³) 9.3松开
油量(cm³) 7.2
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 6.8
有效夹紧力
螺纹版本 M50x1.5
可用版本：
双作用型
单作用版本（弹簧复位）
活塞杆直径(mm) 20
活塞直径(mm) 34
气缸总行程(mm) 24.5
活塞夹紧面积(cm²) 9.08
活塞松开面积(cm²) 5.94
夹紧油量(cm³) 22.2松开
油量(cm³) 14.6
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 13.9
有效夹紧力
活塞直径(mm) 34
气缸总行程(mm) 24.5
活塞夹紧面积(cm²) 9.08
活塞松开面积(cm²) 5.94
夹紧油量(cm³) 22.2松开
油量(cm³) 14.6
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 13.9
有效夹紧力
墨盒
可用版本：
双作用型
活塞杆直径(mm) 8
活塞直径(mm) 23
气缸总行程(mm) 18.5
活塞夹紧面积(cm²) 4.15
活塞松开面积(cm²) 3.65
夹紧油量(cm³) 7.7松开
油量(cm³) 6.8
最大工作压力(Bar) 70
最大工作压力下的标称夹紧力 (Kn)* 2.2
有效夹紧力
活塞直径(mm) 23
气缸总行程(mm) 18.5
活塞夹紧面积(cm²) 4.15
活塞松开面积(cm²) 3.65
夹紧油量(cm³) 7.7松开
油量(cm³) 6.8
最大工作压力(Bar) 70
最大工作压力下的标称夹紧力 (Kn)* 2.2
有效夹紧力
墨盒
可用版本：
双作用型
活塞杆直径(mm) 8
活塞直径(mm) 12
气缸总行程(mm) 18.5
活塞夹紧面积(cm²) 1.13
活塞松开面积(cm²) 0.63
夹紧油量(cm³) 2.1松开
油量(cm³) 1.2
最大工作压力(Bar) 250
最大工作压力下的标称夹紧力 (Kn)* 2.2
活塞直径(mm) 12
气缸总行程(mm) 18.5
活塞夹紧面积(cm²) 1.13
活塞松开面积(cm²) 0.63
夹紧油量(cm³) 2.1松开
油量(cm³) 1.2
最大工作压力(Bar) 250
最大工作压力下的标称夹紧力 (Kn)* 2.2
有效夹紧力
墨盒
可用版本：
双作用型
活塞杆直径(mm) 8
活塞直径(mm) 14
气缸总行程(mm) 14
活塞夹紧面积(cm²) 1.54
活塞松开面积(cm²) 1.04
夹紧油量(cm³) 2.2松开
油量(cm³) 1.5
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 3
有效夹紧力
活塞直径(mm) 14
气缸总行程(mm) 14
活塞夹紧面积(cm²) 1.54
活塞松开面积(cm²) 1.04
夹紧油量(cm³) 2.2松开
油量(cm³) 1.5
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 3
有效夹紧力
墨盒
可用版本：
双作用型
活塞杆直径(mm) 10
活塞直径(mm) 20
气缸总行程(mm) 16
活塞夹紧面积(cm²) 3.14
活塞松开面积(cm²) 2.35
夹紧油量(cm³) 5松开
油量(cm³) 3.8
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 4
有效夹紧力
活塞直径(mm) 20
气缸总行程(mm) 16
活塞夹紧面积(cm²) 3.14
活塞松开面积(cm²) 2.35
夹紧油量(cm³) 5松开
油量(cm³) 3.8
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 4
有效夹紧力
墨盒
可用版本：
双作用型
活塞杆直径(mm) 12
活塞直径(mm) 15
气缸总行程(mm) 18.5
活塞夹紧面积(cm²) 4.91
活塞松开面积(cm²) 3.78
夹紧油量(cm³) 9.1松开
油量(cm³) 7
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 6.8
有效夹紧力
活塞直径(mm) 15
气缸总行程(mm) 18.5
活塞夹紧面积(cm²) 4.91
活塞松开面积(cm²) 3.78
夹紧油量(cm³) 9.1松开
油量(cm³) 7
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 6.8
有效夹紧力
上法兰
可用版本：
双作用型
活塞杆直径(mm) 12
活塞直径(mm) 25
气缸总行程(mm) 20.5
活塞夹紧面积(cm²) 4.91
活塞松开面积(cm²) 3.78
夹紧油量(cm³) 10.1松开
油量(cm³) 7.8
最大工作压力(Bar) 70
最大工作压力下的标称夹紧力 (Kn)* 2.5
有效夹紧力
活塞直径(mm) 25
气缸总行程(mm) 20.5
活塞夹紧面积(cm²) 4.91
活塞松开面积(cm²) 3.78
夹紧油量(cm³) 10.1松开
油量(cm³) 7.8
最大工作压力(Bar) 70
最大工作压力下的标称夹紧力 (Kn)* 2.5
有效夹紧力
墨盒
上法兰
可用版本：
双作用型
活塞杆直径(mm) 12
活塞直径(mm) 16
气缸总行程(mm) 24
活塞夹紧面积(cm²) 2.01
活塞松开面积(cm²) 0.88
夹紧油量(cm³) 4.8松开
油量(cm³) 2.1
最大工作压力(Bar) 250
最大工作压力下的标称夹紧力 (Kn)* 3.7
有效夹紧力
活塞直径(mm) 16
气缸总行程(mm) 24
活塞夹紧面积(cm²) 2.01
活塞松开面积(cm²) 0.88
夹紧油量(cm³) 4.8松开
油量(cm³) 2.1
最大工作压力(Bar) 250
最大工作压力下的标称夹紧力 (Kn)* 3.7
有效夹紧力
上法兰
可用版本：
双作用型
活塞杆直径(mm) 16
活塞直径(mm) 24
气缸总行程(mm) 24
活塞夹紧面积(cm²) 4.52
活塞松开面积(cm²) 2.51
夹紧油量(cm³) 10.8松开
油量(cm³) 6
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 8.8
活塞直径(mm) 24
气缸总行程(mm) 24
活塞夹紧面积(cm²) 4.52
活塞松开面积(cm²) 2.51
夹紧油量(cm³) 10.8松开
油量(cm³) 6
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 8.8
有效夹紧力
上法兰
可用版本：
双作用型
活塞杆直径(mm) 20
活塞直径(mm) 34
气缸总行程(mm) 24.5
活塞夹紧面积(cm²) 9.08
活塞松开面积(cm²) 5.94
夹紧油量(cm³) 22.2松开
油量(cm³) 14.6
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 13.9
活塞直径(mm) 34
气缸总行程(mm) 24.5
活塞夹紧面积(cm²) 9.08
活塞松开面积(cm²) 5.94
夹紧油量(cm³) 22.2松开
油量(cm³) 14.6
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 13.9
有效夹紧力
上法兰
可用版本：
双作用型
活塞杆直径 (mm) 8
活塞直径 (mm) 14
气缸总行程 (mm) 14
活塞夹紧面积 (cm²) 1.54
活塞松开面积 (cm²) /
夹紧油量 (cm³) 2.2松开
油量 (cm³) /
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 3
有效夹紧力
活塞直径 (mm) 14
气缸总行程 (mm) 14
活塞夹紧面积 (cm²) 1.54
活塞松开面积 (cm²) /
夹紧油量 (cm³) 2.2松开
油量 (cm³) /
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 3
有效夹紧力
缸体类型：
螺纹型 M32x1.5
可用版本：单作用版本（弹簧复位）
活塞杆直径 (mm) 10
活塞直径 (mm) 20
气缸总行程 (mm) 15
活塞夹紧面积 (cm²) 3.14
活塞松开面积 (cm²) /
夹紧油量 (cm³) 4.7松开
油量 (cm³) /
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 4
有效夹紧力
活塞直径 (mm) 20
气缸总行程 (mm) 15
活塞夹紧面积 (cm²) 3.14
活塞松开面积 (cm²) /
夹紧油量 (cm³) 4.7松开
油量 (cm³) /
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 4
有效夹紧力
螺纹版本 M40x1.5
可用版本：
双作用型
单作用版本（弹簧复位）
活塞杆直径(mm) 12
活塞直径(mm) 25
气缸总行程(mm) 19
活塞夹紧面积(cm²) 4.91
活塞松开面积(cm²) 3.78
夹紧油量(cm³) 9.3松开
油量(cm³) 7.2
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 6.8
有效夹紧力
活塞直径(mm) 25
气缸总行程(mm) 19
活塞夹紧面积(cm²) 4.91
活塞松开面积(cm²) 3.78
夹紧油量(cm³) 9.3松开
油量(cm³) 7.2
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 6.8
有效夹紧力
螺纹版本 M50x1.5
可用版本：
双作用型
单作用版本（弹簧复位）
活塞杆直径(mm) 20
活塞直径(mm) 34
气缸总行程(mm) 24.5
活塞夹紧面积(cm²) 9.08
活塞松开面积(cm²) 5.94
夹紧油量(cm³) 22.2松开
油量(cm³) 14.6
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 13.9
有效夹紧力
活塞直径(mm) 34
气缸总行程(mm) 24.5
活塞夹紧面积(cm²) 9.08
活塞松开面积(cm²) 5.94
夹紧油量(cm³) 22.2松开
油量(cm³) 14.6
最大工作压力(Bar) 200
最大工作压力下的标称夹紧力 (Kn)* 13.9
有效夹紧力
